9.5 Определение плоскости
обработки через угол Эйлера:
PLANE EULER
Применение
Углы Эйлера определяют плоскость обработки через вплоть до
трех поворотов вокруг наклоненной системы координат
станка. Три угла Эйлера были определены швейцарским
математиком Эйлером. При применении в системе координат
станка возникают следующие значения:

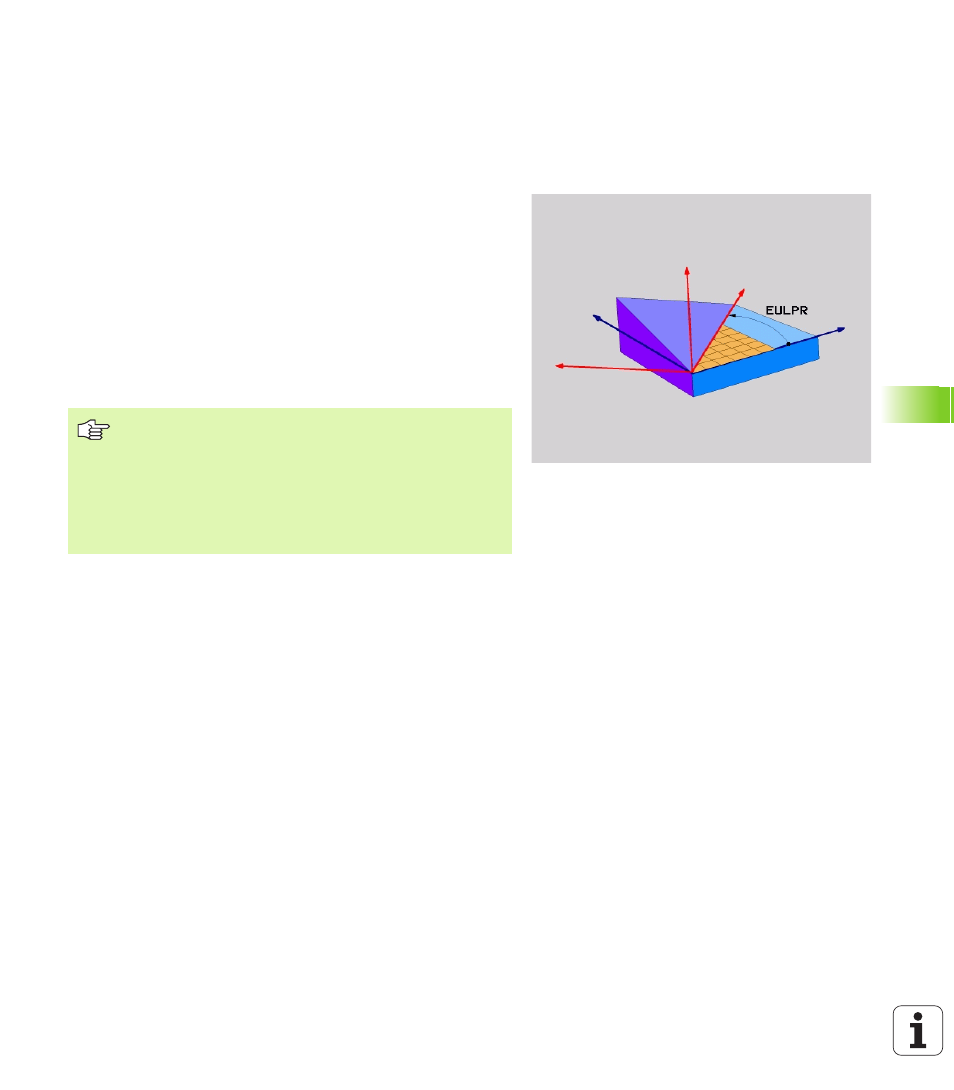

Угол прецесии
EULPR
Поворот системы координат вокруг оси Z-
Угол нутации
EULNU
Поворот системы координат вокруг
смещенной на угол прецесси оси X
Угол вращения
EULROT
Поворот наклоненной плоскости обработки
вокруг наклоненной оси Z
Обратите внимание перед программированием
Описанная выше последовательность поворотов
действует независимо от активной оси инструмента.
Описание параметров для поведения при
позиционировании: Смотри „Определить поведение
при позиционировании функции PLANE”, страница
509.
