504
9 Программирование: спецфункции
9.7
Определ
ение
пл
о
ск
о
сти
обрабо
тки
с
по
м
о
щью
тре
х
то
ч
ек
:
PLANE
P
OINTS

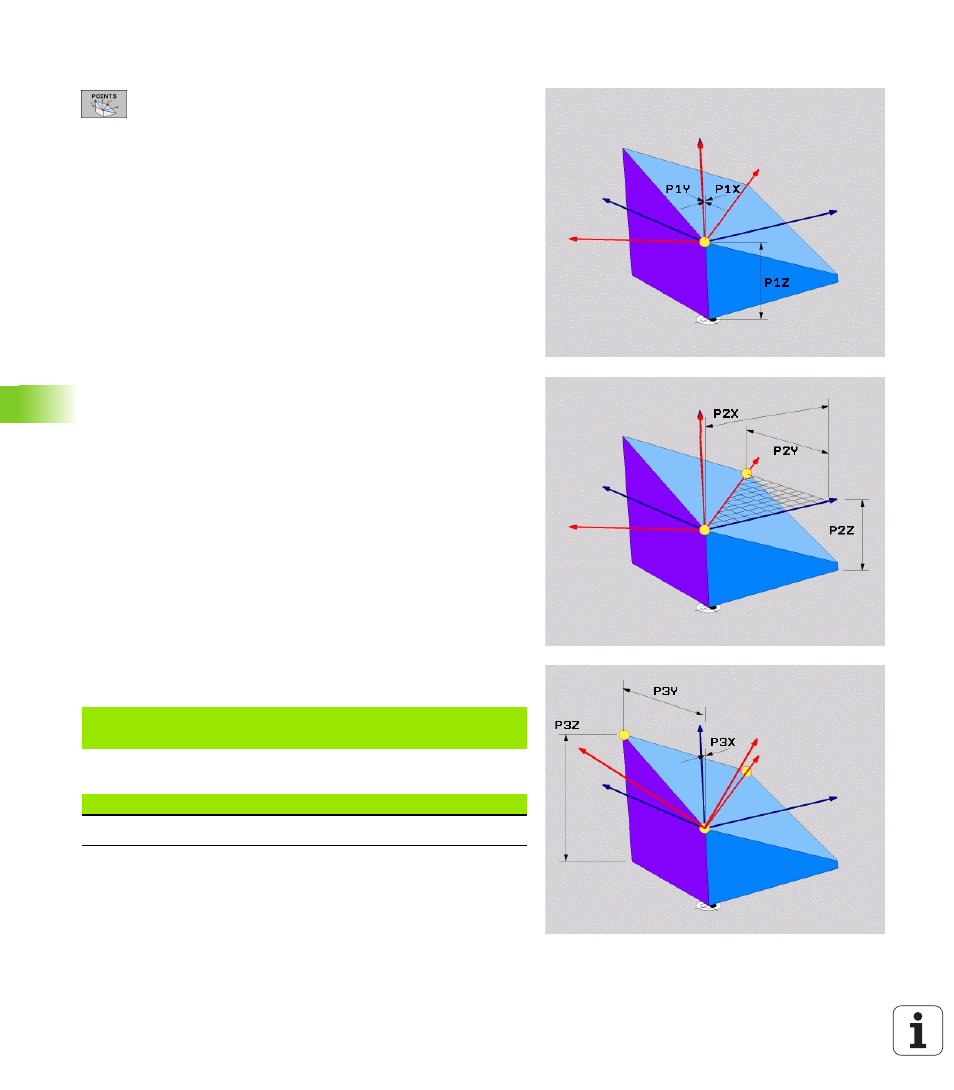

Параметры ввода
X-координата 1. точки плоскости?: X-координата
P1X 1-ой точки плоскости (смотри рисунок справа
вверху)
Y-координата 1. точки плоскости?: Y-координата
P1Y 1-ой точки плоскости (смотри рисунок справа
вверху)
Z-координата 1. точки плоскости?: Z-координата
P1Z 1-ой точки плоскости (смотри рисунок справа
вверху)
X-координата 2. точки плоскости?: X-координата
P2X 2-ой точки плоскости (смотри рисунок справа
по середине)
Y-координата 2. точки плоскости?: Y-координата
P2Y 2-ой точки плоскости (смотри рисунок справа
по середине)
Z-координата 2. точки плоскости?: Z-координата
P2Z 2-ой точки плоскости (смотри рисунок справа
по середине)
X-координата 3. точки плоскости?: X-координата
P3X 3-й точки плоскости (смотри рисунок справа
внизу)
Y-координата 3. точки плоскости?: Y-координата
P3Y 3-й точки плоскости (смотри рисунок справа
внизу)
Z-координата 3. точки плоскости?: Z-координата
P3Z 3-й точки плоскости (смотри рисунок справа
внизу)
Дальше с помощью свойств позиционирования
(смотри „Определить поведение при
позиционировании функции PLANE” на странице
ЧУ-кадр
Используемые сокращения
N50 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31
P2Z+20P3X+0 P3Y+41 P3Z+32.5 ...
Сокращение
Значение
POINTS
Из английского языка points = точки
