HEIDENHAIN iTNC 530
419
8.6 SL-
цик
лы

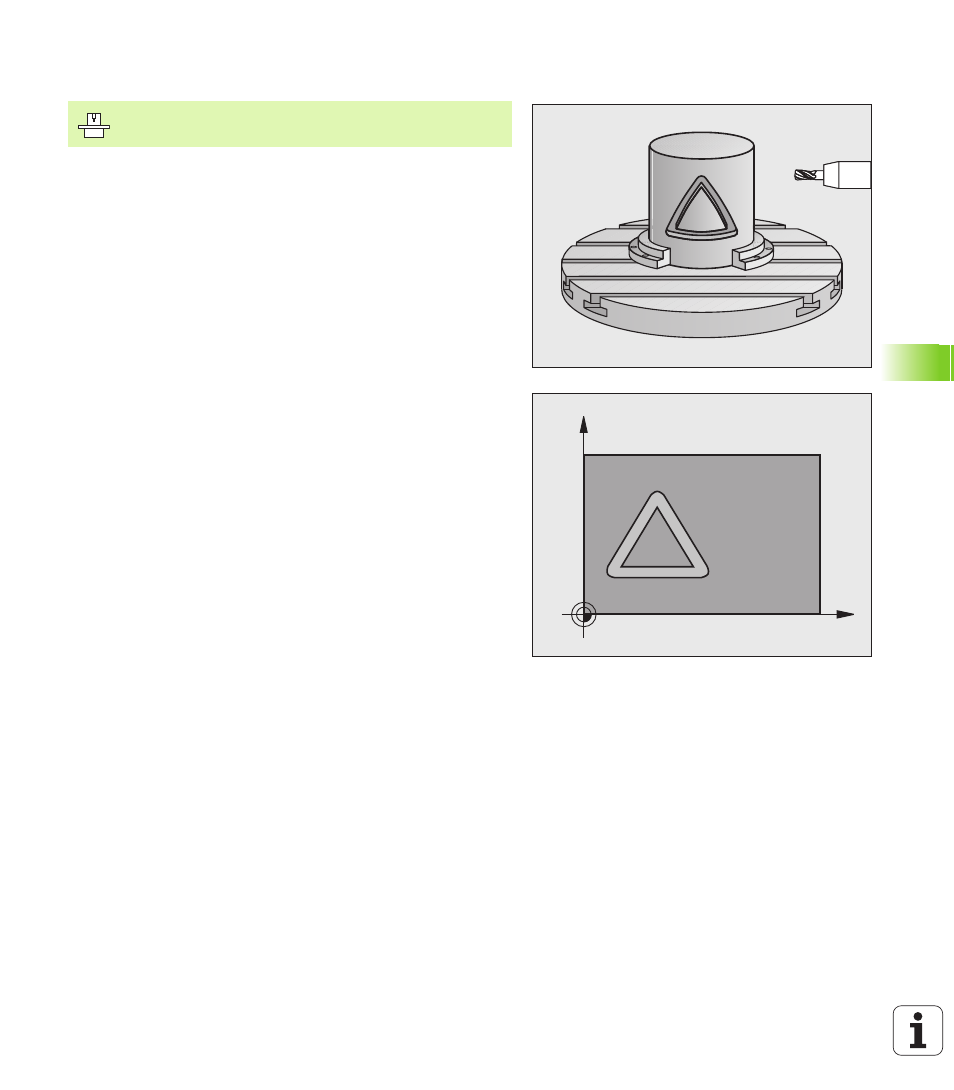

ОБОЛОЧКА ЦИЛИНДРА (цикл G127, ПО-опция 1)
С помощью этого цикла можно определённый на образующей
контур перенести на боковую поверхность цилиндра. Verwenden
Sie den Zyklus G128, wenn Sie Fьhrungsnuten auf dem Zylinder
frдsen wollen.
Контур описываете в подпрограмме, определённой через цикл
G37 (КОНТУР).
Подпрограмма содержит координаты на оси наклона (нпр. C-ось)
и оси, лежащей к ней паралелльно (нпр. оси шпинделя). В
качестве функции траектории находятся G1, G11, G24, G25 и G2/
G3/G12/G13 с R.
Данные на оси наклона можете вводить на выбор в градусах или
в мм (дюймах) (определить при дефиниции цикла).
1 УЧПУ позиционирует инструмент над пунктом врезания; при
этом учитывается припуск на чистовую обработку со стороны
2 На первой глубине врезания инструмент фрезерует вдоль
программированного контура с рабочей подачей Q12
3 В конце контура УЧПУ перемещает инструмент на безопасное
расстояние и обратно в точку врезания
4 Эти шаги 1 до 3 повторяются, до достижения
программированной глубины фрезерования Q1
5 Затем инструмент перемещается на безопасное расстояние
C
Z
Станок и УЧПУ должны быть подготовлены
производителем станков.
