HEIDENHAIN TNC iTNC 530
237
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

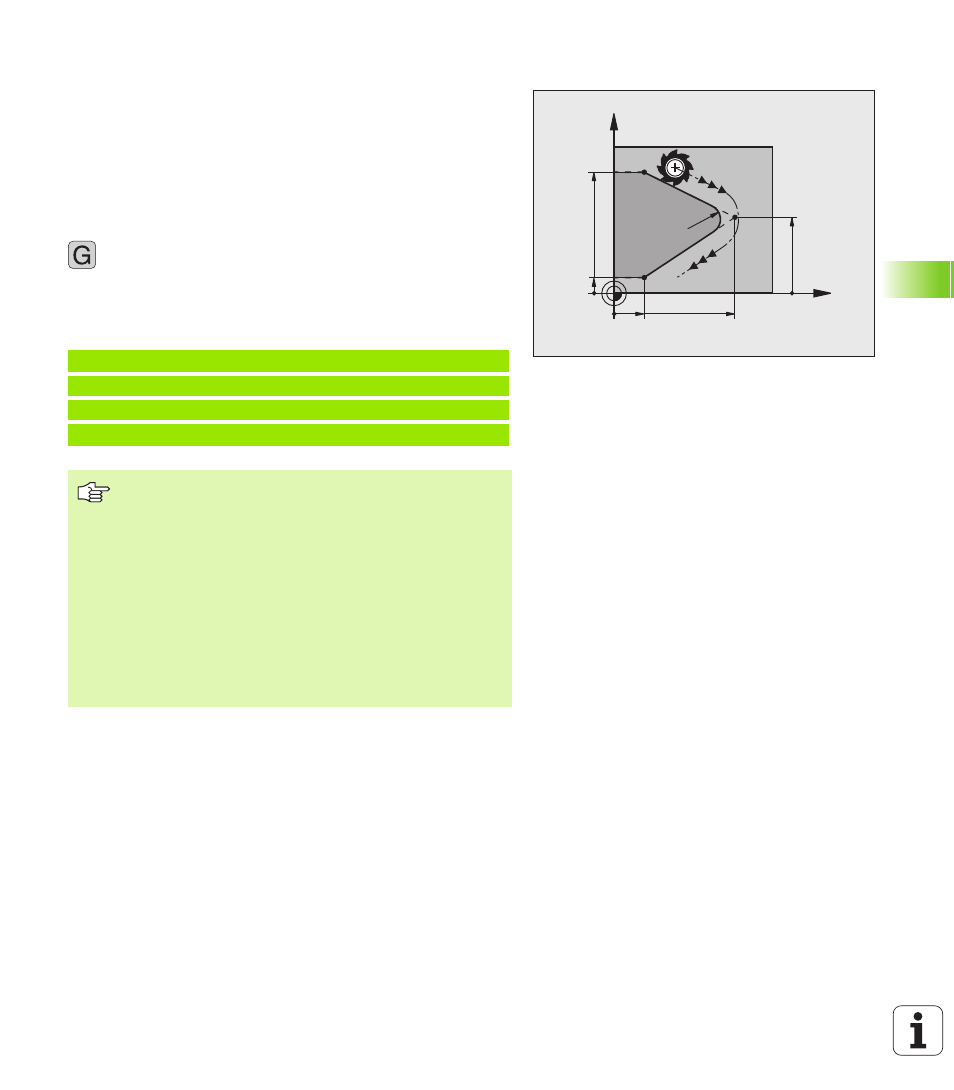

Закругление уголков G25
Функция G25 закругляет углы контура.
Инструмент перемещается по круговой траектории,
примыкающей тангенциально так к предыдущему как и
последующему элементу контура.
Окружность закругления должна выполняться с помощью
вызванного инструмента.
Программирование
Радиус закгруления: радиус дуги окружности
Если требуется:
Подача F (воздействует только в G25-
предложении)
ЧУ-кадры в качестве примера
X
Y
40
40
R5
5
10
25
N50 G01 G41 X+10 Y+40 F300 M3 *
N60 X+40 Y+25 *
N70 G25 R5 F100 *
N80 X+10 Y+5 *
Предыдущий и последующий элемент контура должен
содержать обе координаты плоскости, на которой
производится сглаживание углов. Если обрабатываете
контур без коррекции на радиус инструмента, то
следует программировать обе координаты плоскости
обработки.
Угловая точка не наезжается.
Программированная в G25-кадре подача воздействует
только в этом G25-кадре. Потом действует снова
программированная перед G25-кадром подача.
Запись G25 можно использовать для мягкого подвода к
контуру, смотри „Тангенциальный подвод и отвод”,
25
