HEIDENHAIN TNC iTNC 530
235
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

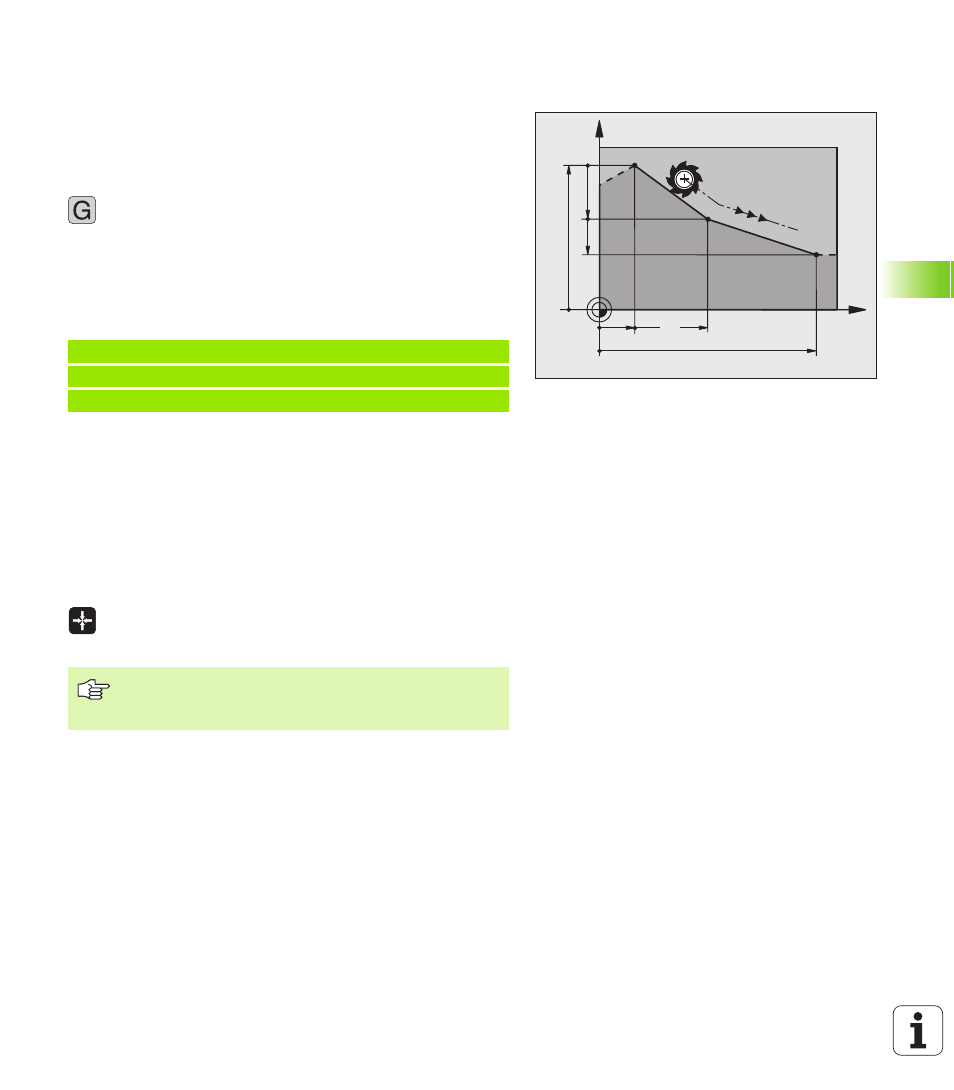

Прямая на ускоренном ходе G00
Прямая с подачей G01 F. . .
УЧПУ перемещает инструмент по прямой от своей актуальной
позиции к последней точке прямой. Точка старта является
конечной точкой предыдущего кадра.
Программирование
Координаты конечной точки прямой
Если требуется:
Коррекция радиуса G40/G41/G42
Подача F
Дополнительная функция M
ЧУ-кадры в качестве примера
Ввод фактической позиции
Кадр прямой (G01-кадр) можете генерировать также с помощью
клавиши „ПРИЕМ ФАКТИЧЕСКОЙ ПОЗИЦИИ”:
Следует переместить инструмент в режиме работы Ручное
управление на позицию, которую хотите ввести
Переключить индикацию экрана на Программирование/
редактирование
Выбор кадра программы, за которым должен быть вставлен
кадр
Клавишу „ВВОД ФАКТИЧЕСКОЙ ПОЗИЦИИ“
нажать: TNC генерирует кадр G01 с координатами
факт-позиции
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Количество осей, сохраняемых УЧПУ в G01-кадре,
установливаете через MOD-функцию (смотри „Выбор
