258
6 Программирование: программирование контуров
6.6
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)
Настройка уровня
DXF-файлы содержат как правило несколько слоев (урвней), с
помощью которых программист может организовать свой чертеж.
С помощью техники уровней программист группирует
разнообразные элементы, нпр. собственный контур загатовки,
размеры, вспомогательные и конструкционные линии, штриховки
и тексты.
Для ограничения количества данных при выборе контура на
дисплее, можете все избыточные, содержащиея в файле DXF
уровни выделить.

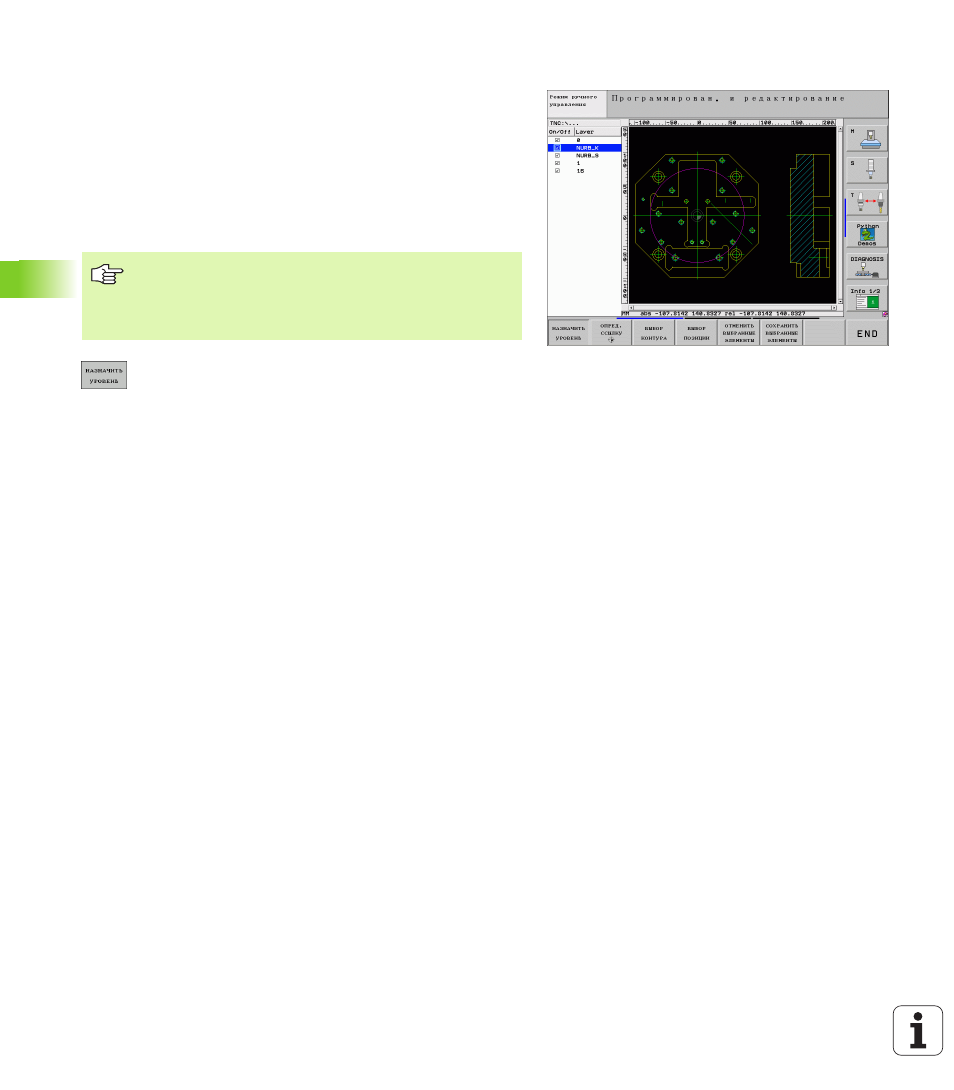

Если еще не активный, выбрать режим для
настройки слоя: УЧПУ показывает в левом окне
все уровни, содержащиеся в активном файле DXF
Для выделения уровня: нажимая левую клавишу
мыши набрать желаемый уровень и нажатием
контрольного квадратика выделить
Для индицирования уровня: нажимая левую
клавишу мыши набрать желаемый уровень и
нажатием контрольного квадратика индицировать
Редактируемый файл DXF должен содержать как
минимум один уровень.
Можете выбирать контур даже тогда, если конструктор
записал их в памяти на разных уровнях.
