252 6 Программирование: программирование контуров
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты
Если следует выполнять больше 16 витков:

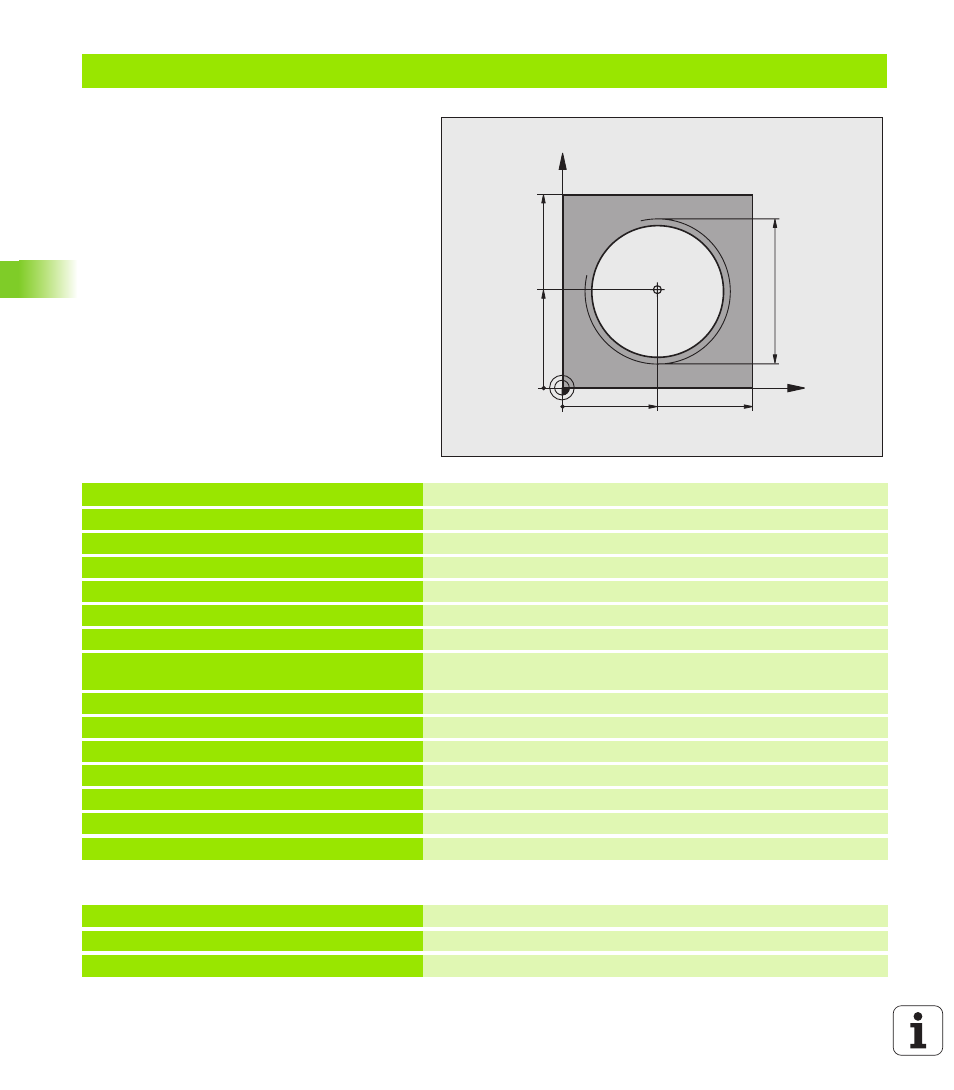

Пример: Helix
%HELIX G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+5 *
Определение инструмента
N40 T1 G17 S1400 * Вызов инструмента
N50 G00 G40 G90 Z+250 * Отвод инструмента от загатовки
N60 X+50 Y+50 * Предпозиционирование инструмента
N70 G29 * Приём последней программированной позиции в качестве
полюса
N80 G01 Z-12.75 F1000 M3 * Перемещение на глубину обработки
N90 G11 G41 R+32 H+180 F250 * Подвод к первой точке контура
N100 G26 R2 * примыканием
N110 G13 G91 H+3240 Z+13,5 F200 * Проезд Helix
N120 G27 R2 F500 * Тангенциальный отвод
N170 G01 G40 G90 X+50 Y+50 F1000 * Свободный ход инструмента, конец программы
N180 G00 Z+250 M2 *
X
Y
50
50
I,J
100
100
M64 x 1,5
...
N80 G01 Z-12.75 F1000 M3 *
N90 G11 G41 H+180 R+32 F250 *
