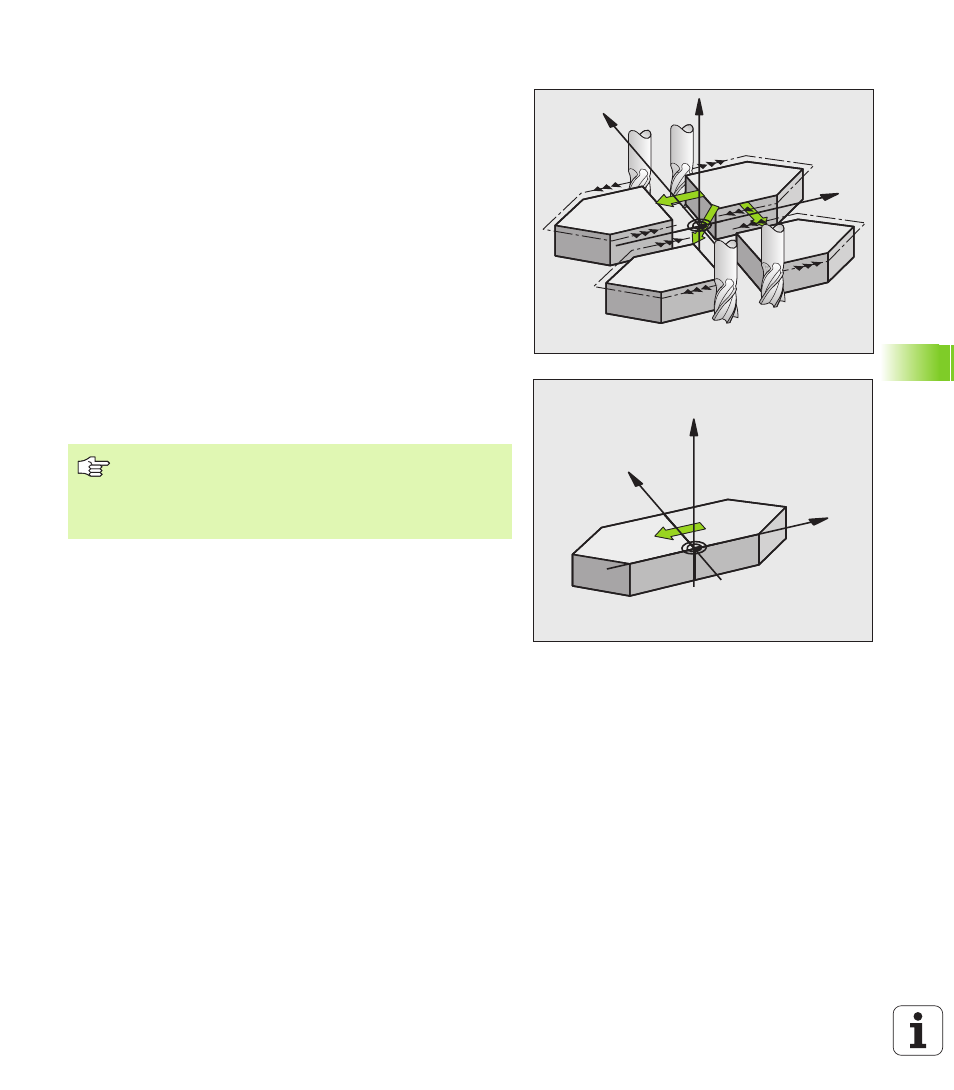

ЗЕРКАЛЬНОЕ ОТРАЖЕНИЕ (цикл G28)
УЧПУ может выполнять обработку на плоскости обработки с
зеркальным отражением.
Действие
Зеркалное отображение действует с его дефиниции в программе.
Он действует также в режиме работы Позиционирование с
ручным вводом. УЧПУ показывает активные оси зеркального
отображения в дополнительной индикации статуса.
Если отражаете симметрически только одну ось, то изменяется
направление вращения инструмента. Этот принцип не
действует в случае циклов обработки.
Если отображаются две оси, то направление вращения
сохраняется.
Результат зеркального отражения зависит от положения нулевой
точки:
Нулевая точка лежить на отражаемом зеркально контуре:
элемент отражается зеркально прямо в нулевой точке
Нулевая точка лежит вне отражаемого зеркально контура:
элемент смещается дополнительно
Y
X
Z
Y
X
Z
Если отражается только одна ось, изменяется
направление вращения в циклах фрезерования с
номерами содержащими 200. Исключение: цикл 208, в
котором сохраняется определенное в цикле
направление вращения.
