6 Программирование: программирование контуров
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории

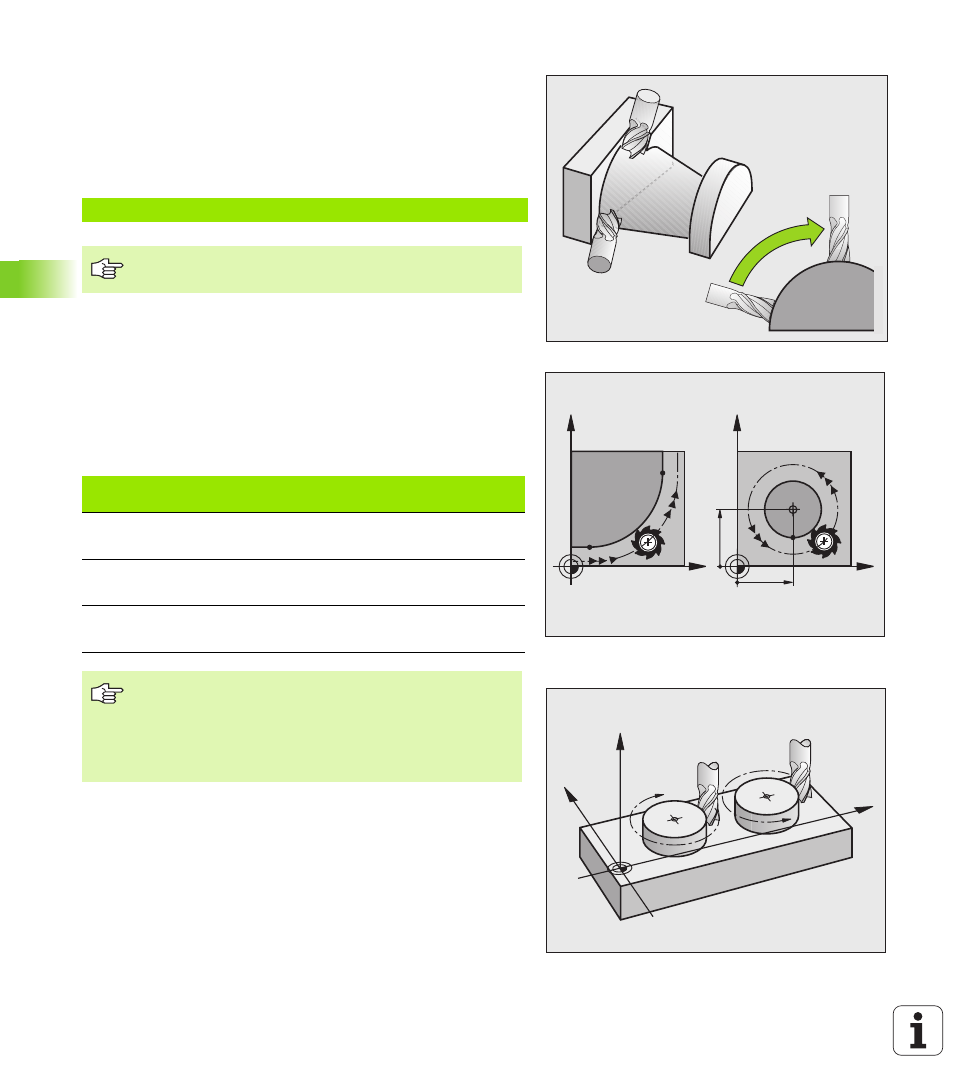

Ввод больше чем трёх координат
УЧПУ может управлять одновременно до 5 осями. В случае
обработки с 5 осьями перемещаются на пример 3 линейные и 2
оси вращения одновременно.
Программа обработки для такой обработки поставляется обычно
системой САПР и не может составляться на станке.
Пример:
Окружности и дуги окружности
В случае круговых движений УЧПУ перемещает две оси станка
одновременно: инструмент передвигается относительно
заготовки по круговой траектории. Для круговых движений можно
ввести центр окружности.
С функциями траектории для дуг окружности программируются
окружности на главных плоскостях: главная плоскость должна
определяться при вызове инструмента путем определения оси
шпинделя:
Направление вращения при круговых движениях
Для круговых движений без тангенциального перехода к другим
элементам контура следует ввести направление вращения с
помощью следующих функций:
Вращение по часовой стрелке: G02/G12
Вращение против часовой стрелки: G03/G13
N123 G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 *
Движение больше чем 3 осей не поддерживается
графически УЧПУ.
X
Y
X
Y
I
J
Ось шпинделя
Главная
плоскость
Центр окружности
Z (G17)
XY, также
UV, XV, UY
I, J
Y (G18)
ZX, также
WU, ZU, WX
K, I
X (G19)
YZ, также
VW, YW, VZ
J, K
Окружности, не лежащие параллельно к главной
плоскости, программируете также с помощью функции
“Наклонение плоскости обработки ”(смотри
„ПЛОСКОСТЬ ОБРАБОТКИ (цикл G80, ПО-опция 1)”,
страница 473) или с помощью Q-параметров (смотри
„Принцип действия и обзор функций”, страница 532).
G02/G12
G03/G13
X
Z
Y
