3 Позиционирование с ручным вводом данных
3.1
Программиров
ание
и
от
р
аб
о
тк
а
про
стых
видов
обрабо
тки
3.1 Программирование и
отработка простых видов
обработки
Для простых видов обработки или предпозиционирования
инструмента предназначен режим работы Позиционирование с
ручным вводом. Здесь Вы можете ввести короткую программу в
формате открытого текста фирмы HEIDENHAIN или согласно
ДИН/ИСО и затем её отработать. Можно также вызывать циклы
ЧПУ. Программа сохраняется в памяти в файле $MDI. При
позиционировании с ручным вводом можно активировать
дополнительную индикацию состояния.
Применение позиционирования с ручным
вводом
Выбрать режим работы Позиционирование с
ручным вводом. Файл $MDI свободно
программировать
Запустить выполнение программы: внешняя
клавиша СТАРТ(START)

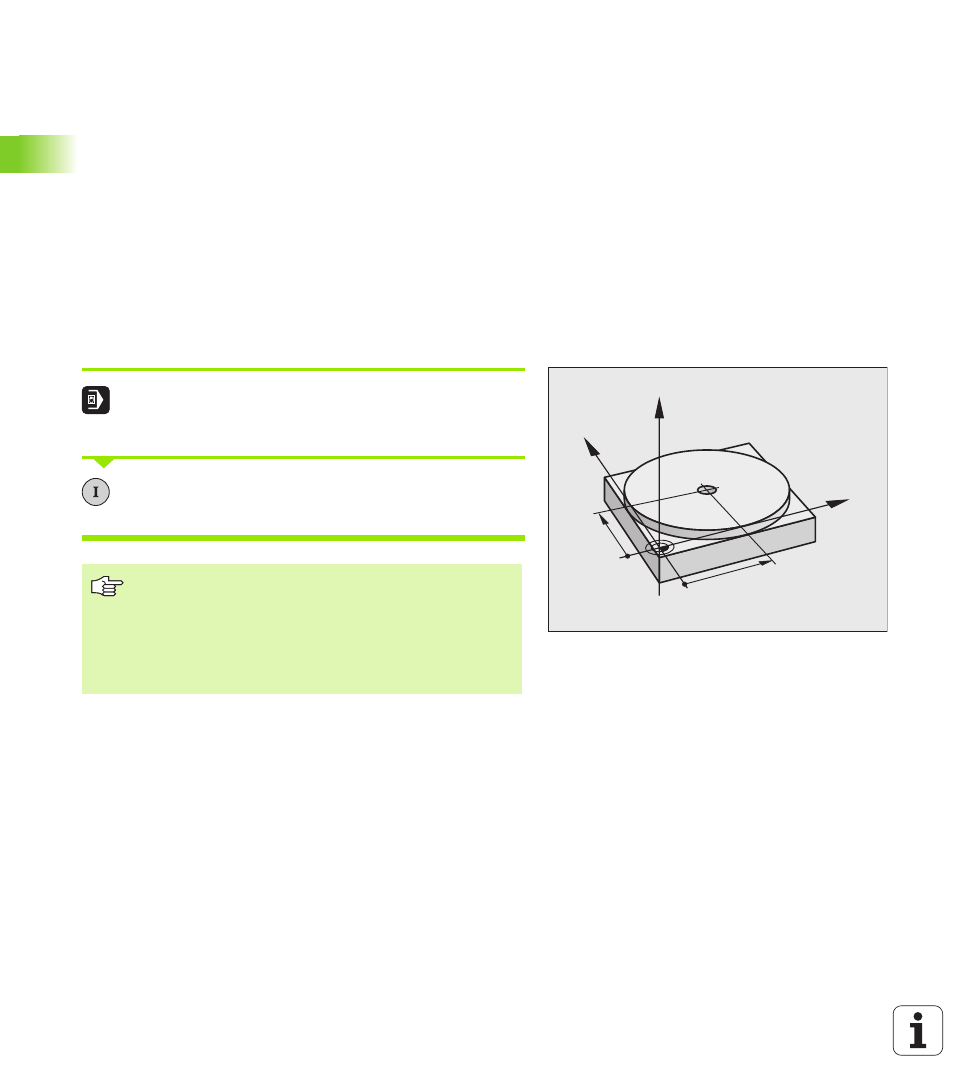

Пример 1
Надо выполнить отверстие глубиной 20 мм на загатовке. После
закрепления загатовки, центрирования и назначения координат
опорной точки можно с помощью нескольких кадров составить
программу и её выполнить.
Y
X
Z
50
50
Ограничение
Свободное программирование контура СК, графики
программирования и графика прогона программы не
стоят в распоряжении.
Файл $MDI не должен содержать вызова программы
(%).
