HEIDENHAIN TNC iTNC 530
241
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

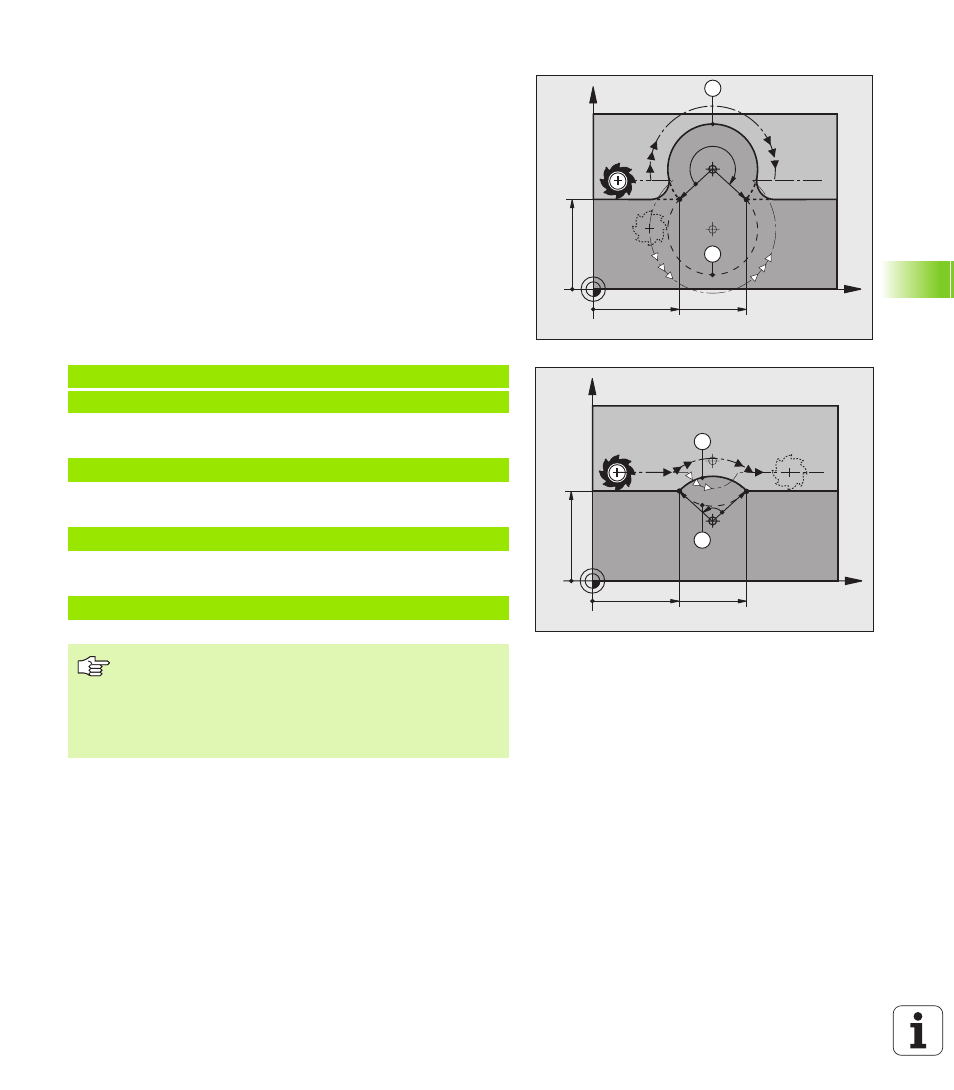

Центральный угол CCA и радиус дуги окружности R
Точка старта и конечная точка на контуре могут соединятся с
помощью четырёх разных дуг окружности с тем же самым
радиусом:
Дуга окружности меньше : CCA<180°
Радиус имеет положительный знак числа R>0
Дуга окружности больше : CCA>180°
Радиус имеет отрицательный зна числа R<0
Через направление вращения установливается, как изгибается
дуга окружности, вверх (выпуклая) или внутрь (вогнутая):
Выпуклый: направление вращения G02 (с коррекцией радиуса
G41)
Вогнутый: направление вращения G03 (с коррекцией на радиус
G41)
ЧУ-кадры в качестве примера
или
или
или
X
Y
40
40
70
G03
4
ZW
3
R
R
G02
X
Y
ZW
R
R
40
40
70
1
2
G03
G02
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (ДУГА 1)
N110 G03 X+70 Y+40 R+20 * (ДУГА 2)
N110 G02 X+70 Y+40 R-20 * (ДУГА 3)
N110 G03 X+70 Y+40 R-20 * (ДУГА 4)
Расстояние начальной точки от конечной точки
диаметра окружности не может превышать диаметра
окружности.
Максимальный радиус составляет 99,9999 м.
Оси вращения A, B и C получают вспомогание.
