HEIDENHAIN iTNC 530
113
4.1
Основы
Абсолютные и инкрементные положения
загатовки
Абсолютные положения загатовки
Если координаты данного положения относятся к нулевой точке
координат (начало), то их называют абсолютными координатами.
Каждое положение на загатовке однозначно определено с
помощью его абсолютных координат.

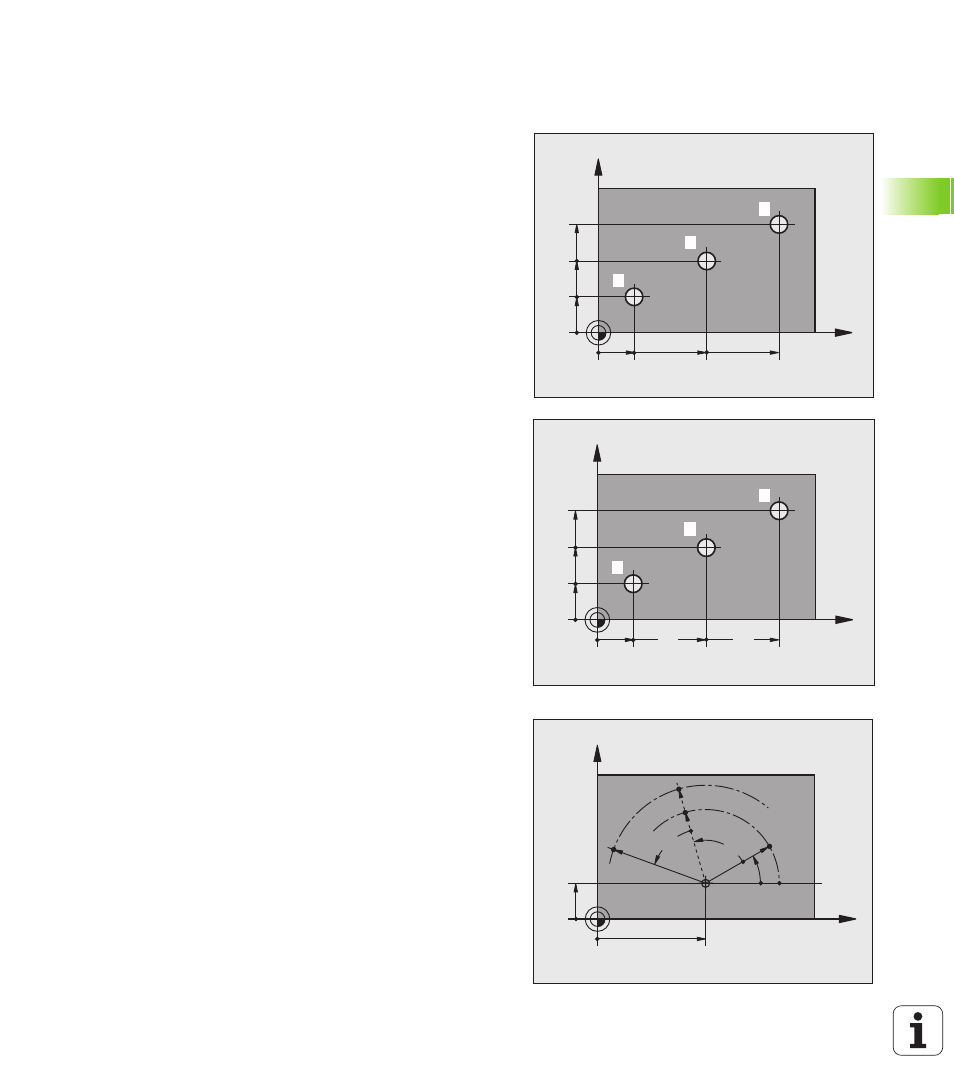

Пример 1: отверстия с абсолютными координатами
Инкрементные положения заготовки
Инкрементные координаты относятся к программированному в
последнюю очередь положенью инструмента, служащему как
относительная (мнимая) нулевая точка. Инкрементные
координаты задают таким образом размер при составлении
программы, между последней и последующей заданной
позицией, на который должен перемещаться инструмент.
Поэтому его называют также составным размером.
Инкрементный размер обозначается с помощью функции G91
перед обозначением оси.
Пример 2: отверстия с инкрементными координатами
Абсолютные координаты отверстия
4
X = 10 mm
Y = 10 mm
Абсолютные и инкрементные полярные координаты
Абсолютные координаты относятся всегда к полюсу и базовой оси
угла.
Инкрементные координаты относятся всегда к
программированному в последнюю очередь положению
инструмента.
X
Y
2
1
3
10
20
30
10
20
30
Отверстие
1
Отверстие
2
Отверстие
3
X = 10 mm
X = 30 mm
X = 50 mm
Y = 10 mm
Y = 20 mm
Y = 30 mm
X
Y
2
1
1
2
1
1
5
4
6
Отверстие
5
, по отношении к
4
Отверстие
6
, по отношении к
5
G91 X = 20 мм
G91 X = 20 мм
G91 Y = 10 мм
G91 Y = 10 мм
X
Y
0°
30
10
CC
R
H
G91+H
R
R
G91+H
G91+R
