314 8 Программирование: циклы
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы

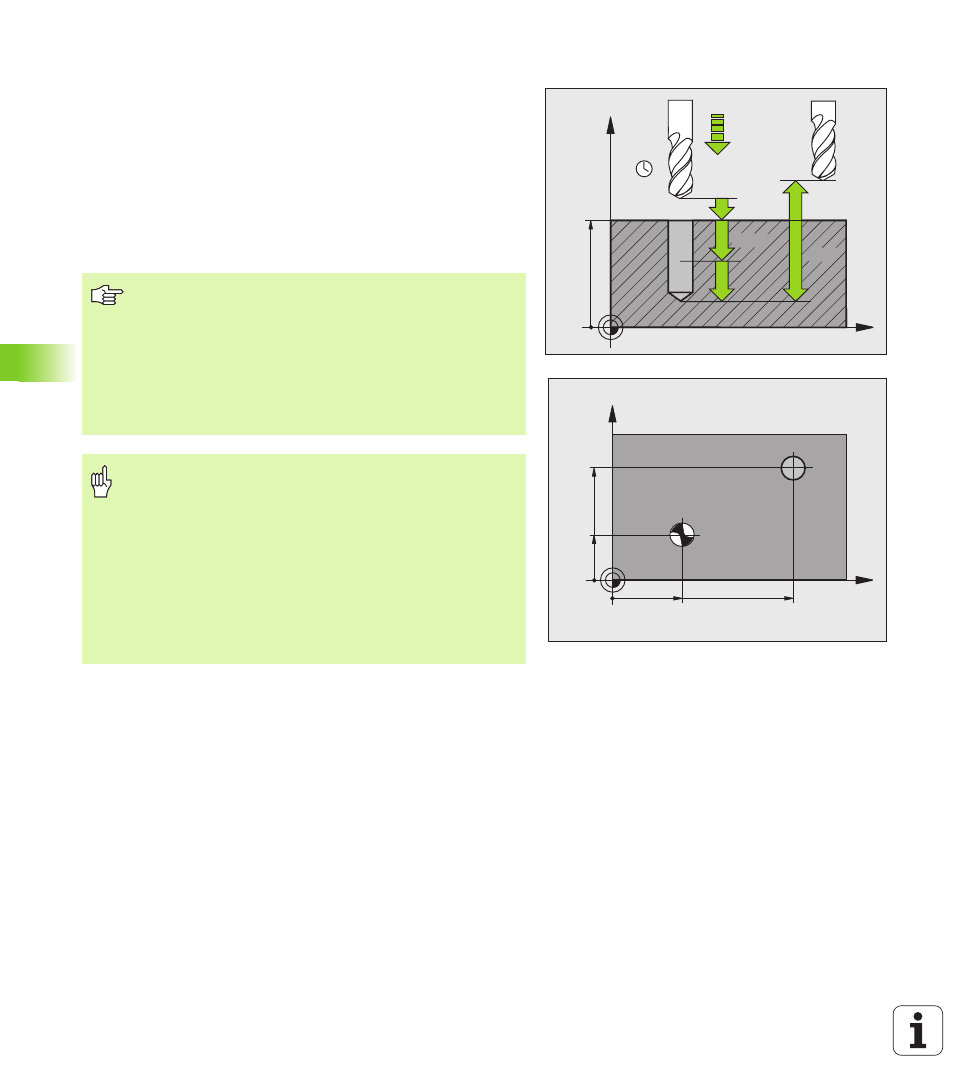

ЦЕНТРОВАНИЕ (цикл 240)
1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подачи FMAX на безопасное расстояние над
поверхностью заготовки
2 Инструмент центрует с программированной подачей F на
записанный диаметр центрования или на записанную глубину
центрования
3 Если определено, инструмент задерживается на дне
центрования
4 Инструмент перемещается с FMAX на безопасное расстояние
или если это – введено – на 2-ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Обратите внимание перед программированием
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус G40.
Знак числа параметра цикла Q344 (диаметр или Q201
(глубина) определяет направление работы. Если
программируете диаметр или глубину = 0, то УЧПУ не
выполняет цикла.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины
(бит 2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенном
диаметре или положительной глубине реверсирует
рассчет предпозиции. Инструмент перемещается на
оси инструмента на ускоренной подачи на безопасное
расстояние ниже поверхности обрабатываемой
детали!
