320
8 Программирование: циклы
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы

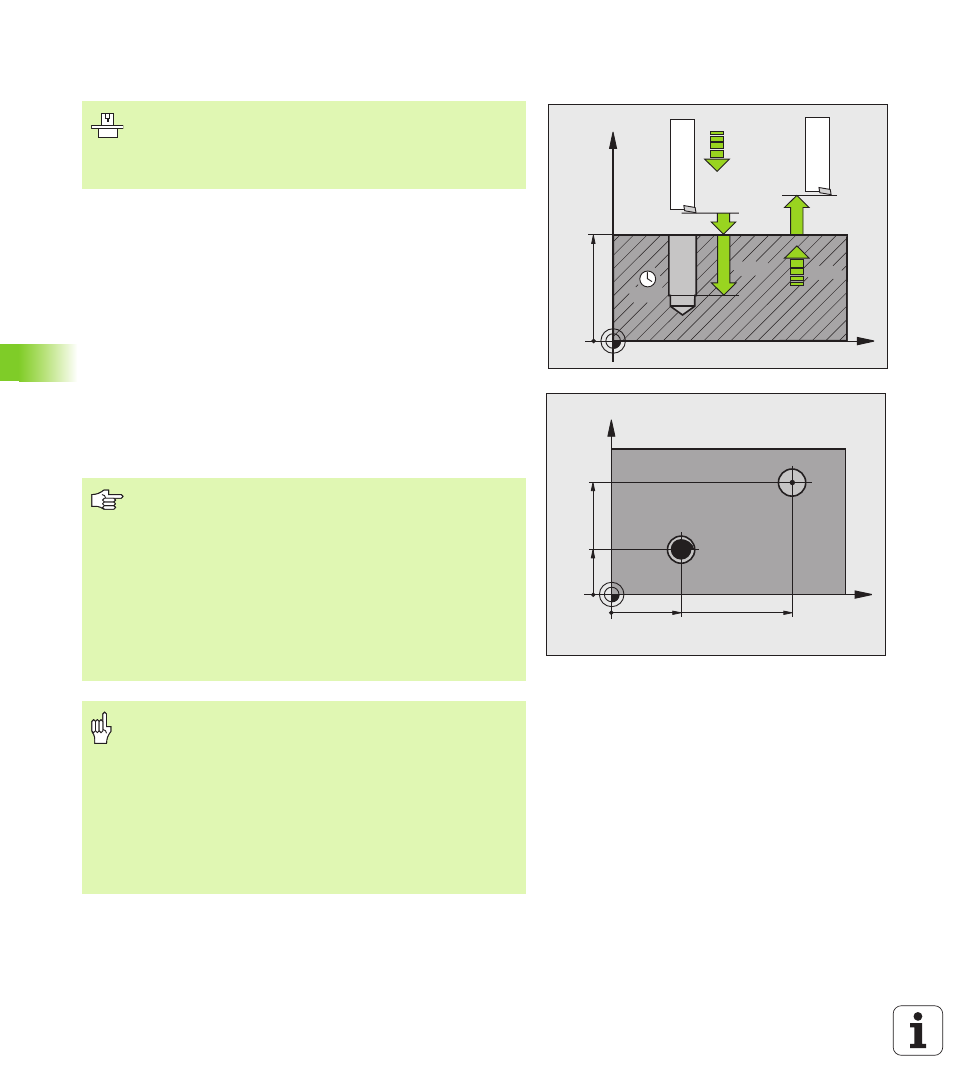

РАСТОЧИВАНИЕ (цикл G202)
1 TNC позиционирует инструмент на оси шпинделя на
ускоренной подачи на безопасное расстояние над
поверхностью заготовки
2 Инструмент сверлит с подачей сверления на глубину
3 На дне сверления инструмент прабывает – если введено – со
вращающемся шпиндельем для выхода из материала
4 Затем TNC выполняет ориентированный останов шпинделя на
позицию, определенную в параметре Q336.
5 Если выбрали выход из материала, то УЧПУ отводит в
заданном направлении на 0,2 мм (жёсткое значение) из
материала
6 Потом УЧПУ перемещает инструмент с подачей возврата на
безопасное расстояние и оттуда – если введено – на
ускоренной подачи на 2-ое безопасное расстояние. Если
Q214=0 то наступает отвод при стенке сверления
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
30
X
Y
20
80
50
Станок и УЧПУ должны быть подготовлены
производителем станков.
Цикл используется только на станках с управляемым
шпинделем.
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса G40.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
УЧПУ восстанавливает в конце цикла прежнее
состояние СОЖ и шпинделя, активное перед вызовом
цикла.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать
сообщение об ошибках при вводе положительной
глубины (бит 2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
