Пульт обслуживания

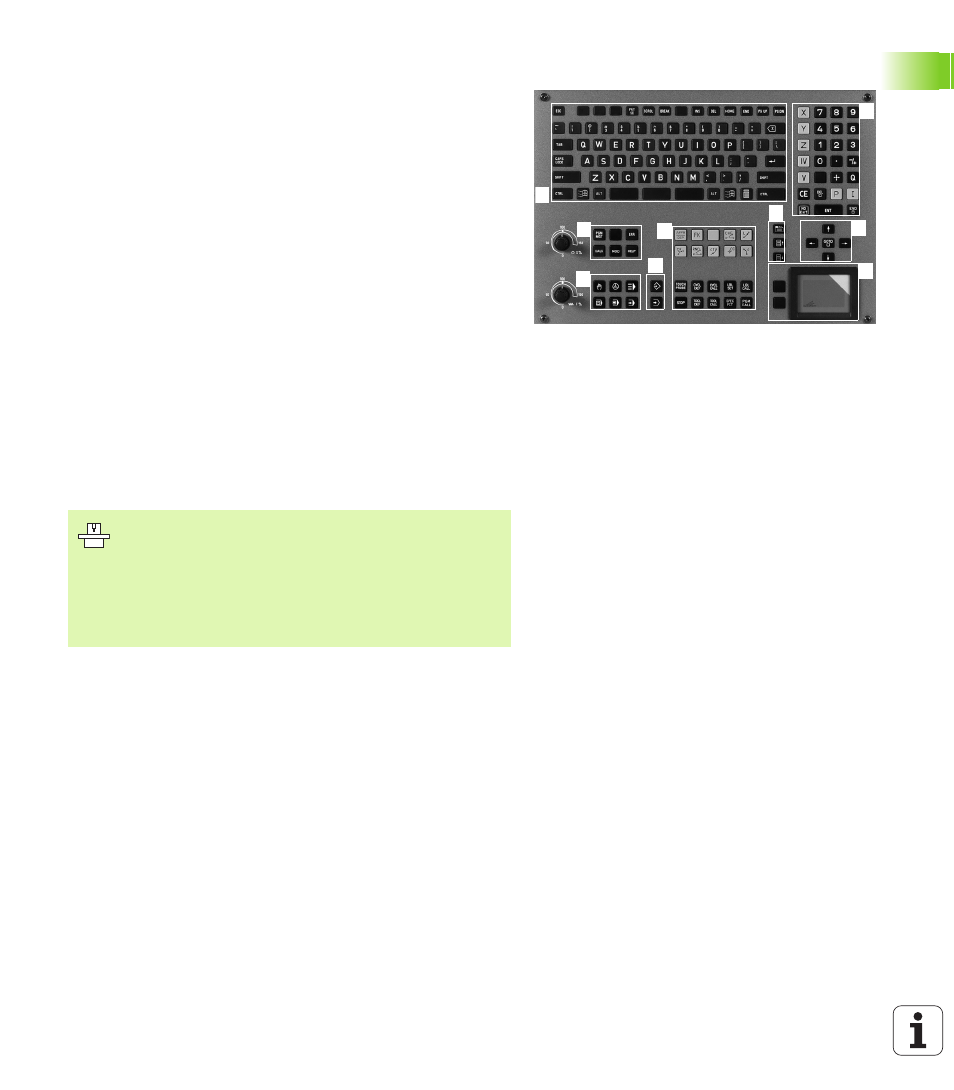

УЧПУ поставляется с пультом управления TE 530. Картина
справа вверху указует элементы обслуживания пульта
управления TE 530:
Функции отдельных клавиш собраны на второй странице
оболочки этого руководства.
1
2
3
5
1
4
6
7
7
1
7
9
8
1
Алфавитная клавиатура для ввода текстов, имён файлов и
ДИН/ИСО-программирования.
Модель с двумя процессорами: дополнительные клавиши для
обслуживания Windows
2
Управление файлами
Калькулятор
MOD-функция
HELP-функция (ПОМОЩЬ)
3
Режимы программирования
4
Режимы работы станка
5
Открытие диалогов программирования
6
Клавиши со стрелкой и команда перехода GOTO
7
Ввод числовых значений и выбор оси
8
Сенсорный планшет: только для обслуживания версии с
двумя процессорами, softkeys и smarT.NC
9
smarT.NC-клавиши навигации
Некоторые производители станков не используют
стандартного пульта управления фирмы HEIDENHAIN.
В таких случаях обратите внимание на Инструкцию
обслуживания станка.
Внешние клавиши, как нпр. NC-START (ЧУ-СТАРТ) или
NC-STOP (ЧУ-СТОП), описываются так же в
инструкции обслуживания станка.
