468

8 Программирование: циклы

8.9

Цик

л

ы

для

пере

сч

ёта

к

оор

динат

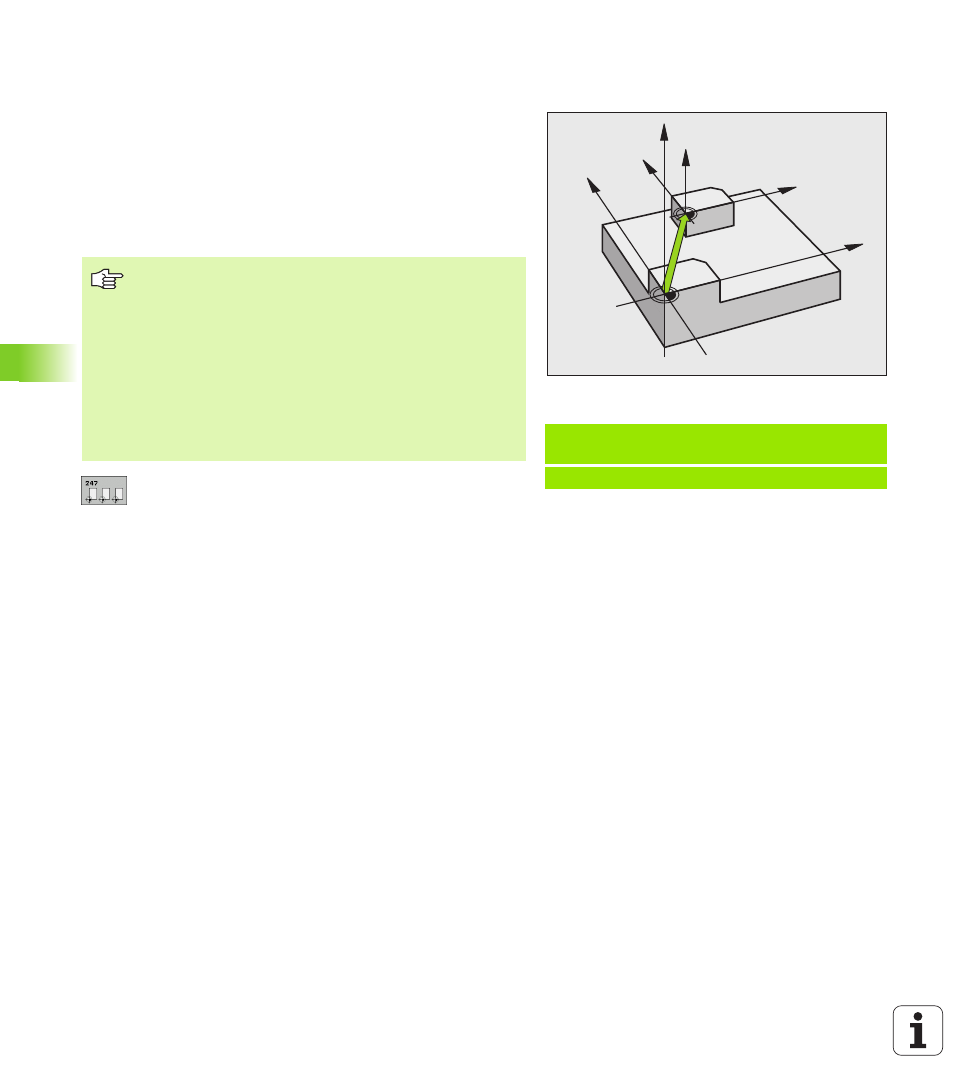

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ
(цикл G247)

С помощью цикла УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ можете в

активировать нулевую точку, определённую в таблицы Preset, в

качестве новой опорной точки.

Действие
После дефиниции цикла УСТАНОВЛЕНИЕ НУЛЕВОЙ ТОЧКИ все

вводы координат и перемещения нулевых точек (абсолютные и

инкрементные) относятся к новому Preset.

Номер для опорной точки?: указать номер

базовой точки из таблицы предустановок, которая

должна активироваться

Индикации статуса
В инидкации статуса УЧПУ высвечивает активный номер

предустановки за символом опорной точки

Пример: ЧУ-кадр

N13 G247 УСТАНОВЛЕНИЕ ОПОРНОЙ
ТОЧКИ

Q339=4

;НОМЕР ОПОРНОЙ ТОЧКИ

Z

Z

X

X

Y

Y

При активировании опорной точки из таблицы Пресет,

УЧПУ отменяет активное смещение нулевой точки.

УЧПУ установливает Preset только на этих осях,

которые являются активными в таблицы Preset.

Опорная точка осей, обозначенных с помощью –

остается неизмененной.

Если оператор активирует номер предстановки 0

(строка 0), тогда активирует опорную точку,

установленную в ручном режиме работы.

В режиме работы PGM-тест цикл G247 не действует.
