9 Программирование: спецфункции
9.6
Определ
е
ние
пл
о
ск
о
сти
обрабо
тки
че
ре
з
дв
а
в
ект
ора
:
PLANE
VECT
O
R
Параметры ввода

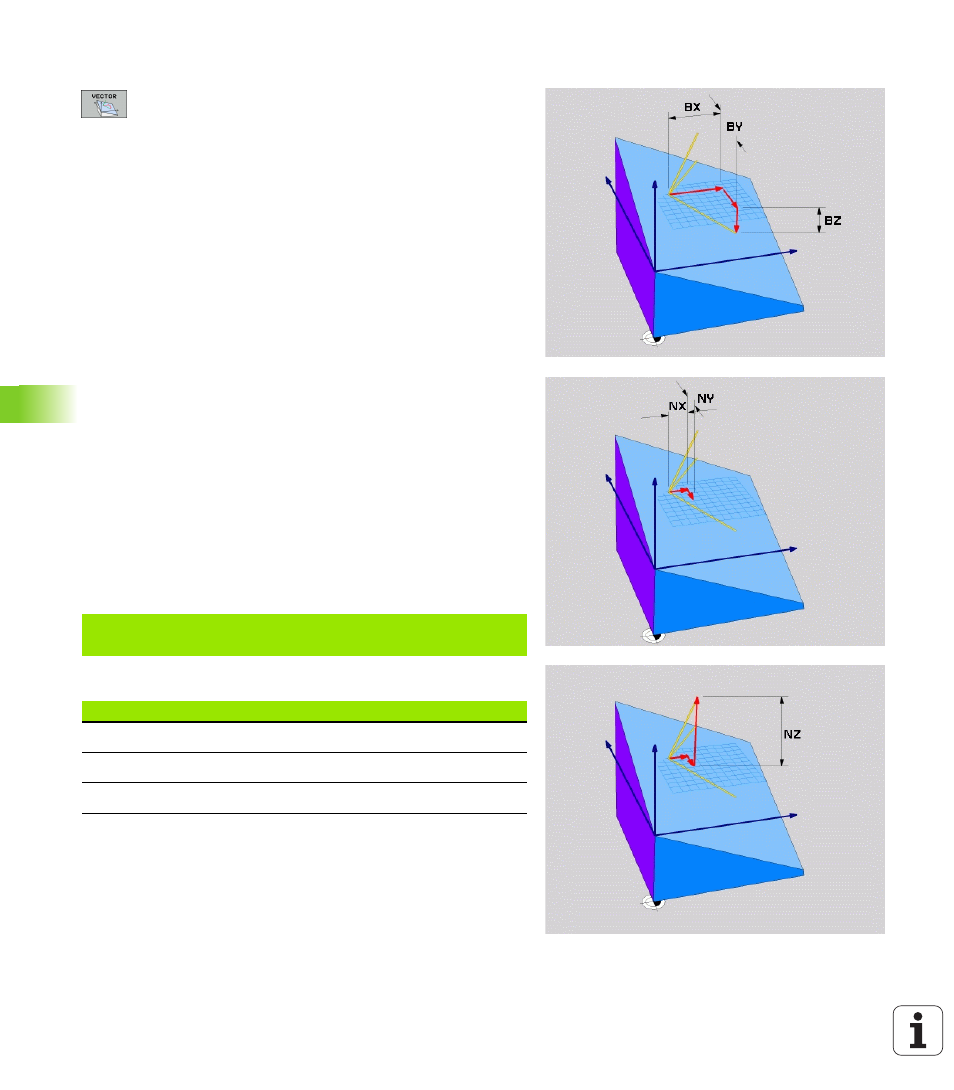

X-компонент базисного вектора?: X-компонент
BX базисного вектора B (смотри картина справа
вверху). Диапазон ввода: -99.9999999 до
+99.9999999
Y-компонент базисного вектора?: Y-компонент
BY базисного вектора B (смотри картина справа
вверху). Диапазон ввода: -99.9999999 до
+99.9999999
Z-компонент базисного вектора?: Z-компонент
BZ базисного вектора B (смотри картина справа
вверху). Диапазон ввода: -99.9999999 до
+99.9999999
X-компонент вектора нормали?: X-компонент NX
вектора нормали N (смотри картина справа по
середине). Диапазон ввода: -99.9999999 до
+99.9999999
Y-компонент вектора нормали?: Y-компонент NY
вектора нормали N (смотри картина справа по
середине). Диапазон ввода: -99.9999999 до
+99.9999999
Z-компонент вектора нормали?: Z-компонент NZ
вектора нормали N (смотри картина справа внизу).
Диапазон ввода: -99.9999999 до +99.9999999
Дальше с помощью свойств позиционирования
(смотри „Определить поведение при
позиционировании функции PLANE” на странице
ЧУ-кадр
Используемые сокращения
N50 PLANE VECTOR BX0.8 BY-0.4
BZ-0.4472 NX0.2 NY0.2 NZ0.9592 ...
Сокращение
Значение
VECTOR
В английском языку vector = вектор
BX, BY, BZ
Базисный вектор: X-, Y- и Z-компонент
NX, NY, NZ
Вектор нормали: X-, Y- и Z-компонент
