HEIDENHAIN iTNC 530 341
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы

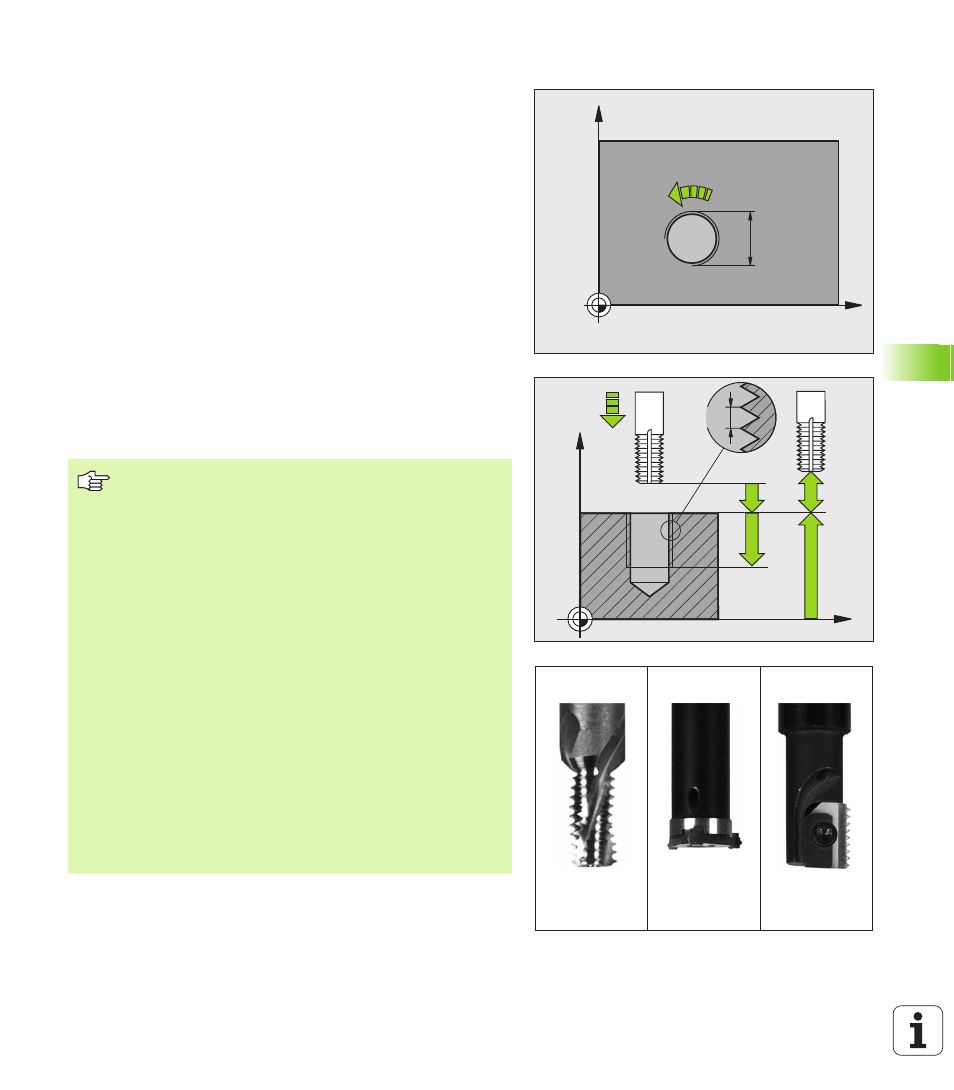

ФРЕЗЕРОВАНИЕ РЕЗЬБЫ (цикл G262)
1 TNC позиционирует инструмент на оси шпинделя на
ускоренной подачи на безопасное расстояние над
поверхностью заготовки
2 Инструмент перемещается с программированной подачей
предпозиционирования на плоскость старта, возникающую из
знака числа шага резьбы, вида фрезерования и количества
проходов для дополнительной обработки
3 Затем инструмент перемещается тангенциально Helix-
движением к номинальному диаметру резьбы. При этом перед
перемещением п винтовой линии выполняется на оси
инструментов еще одно выравнивающее перемещение, чтобы
начать траекторию резьбы на программированной плоскости
4 В зависимости от параметра ополнительная обработка
инструмент фрезерует резьбу одним, несколькими
смещенными движениями по винтовой линии или одним
непрерывным движением по винтовой линии
5 Потом инструмент перемещается назад по касательной от
контура к точке старта на плоскости обработки
6 В конце цикла TNC перемещает инструмент на ускоренной
подачи на безопасное расстояние или - если введено - на 2-
ое безопасное расстояние
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
Q355 = 1 Q355 > 1 Q355 = 0
Обратите внимание перед программированием
Программируйте кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус G40 .
Знак числа параметра цикла Глубина резьбы
определяет направление обработки. Если
программируется Глубина резьбы = 0, то УЧПУ не
отрабатывает цикла.
Перемещение подвода к номинальному диаметру
резьбы выполняется по полукругу, начиная с центра.
Если диаметр инструмента 4 раза меньше чем шага
резьбы номинального диаметра резьбы, то
выполняется боковое предпозиционирование.
Учесть, что УЧПУ выполняет выравнивающее
движение на оси инструментов перед движением
подвода. Величина выравнивающего движения
состовляет максимально половину шага резьбы.
Обратитите внимание на достаточно места в
отверстии!
Если изменяется глубина резьбы, ЧПУ изменяет
автоматически точку пуска движения по винтовой
линии.
