HEIDENHAIN iTNC 530 517
10.2
По
дпрограммы
10.2 Подпрограммы

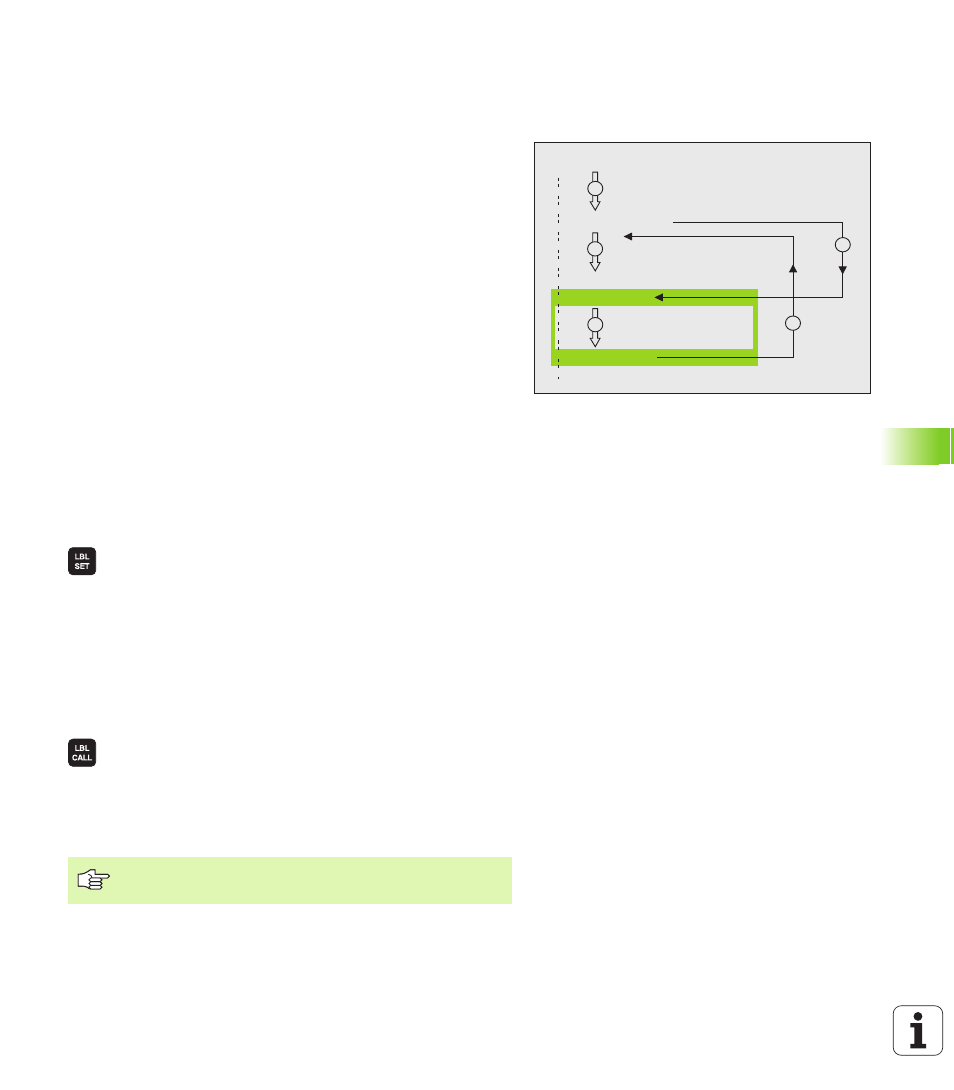

Способ работы
1 TNC выполняет программу обработки до вызова
подпрограммы LN,0. n является произвольным номером метки
2 С этого места УЧПУ отрабатывает вызванную подпрограмму
до конца подпрограммы G98 L0.
3 Затем УЧПУ продолжает программу обработки с этого
предложения, которое последует вызову подпрограммы LN,0.
Подсказки для программирования
„ Главная программа может содержать вплоть до 254
подпрограмм
„ Можно вызывать подпрограммы в любой последовательности,
довольно часто
„ Подпрограмма не может сама вызываться
„ Программировать подпрограммы к концу главной программы
(за предложением с M2 или M30)
„ Если подпрограммы стоят в программе обработки перед
предложением с M02 или M30, то они отрабатываются без
вызова как минимум один раз
Программирование подпрограммы
 Обозначить начало: клавишу LBL SET нажать
 Ввести номер подпрограммы, потвердить
клавишей END . Если хотите ввести название
метки (LABEL): клавишу “ нажать, чтобы
переключить на ввод текста
 Обозначить конец: клавишу LBL SET нажать и
ввести номер метки „0“
Вызов подпрограммы
 Вызов подпрограммы: клавишу LBL CALL нажать
 Номер метки: ввести номер метки вызываемой
программы, с помощью клавиши ENT
подтвердить. Если следует использовать
название LABEL: softkey LBL-NAME нажать, для
переключения на ввод текста
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
1
2
3
R
S
L0,0 не допускается, так как оно соответствует
окончанию подпрограммы.
