HEIDENHAIN iTNC 530
535
11
.2
Се
мейств
а
де
тал
ей
– Q-
параме
тры
вм
ес
то
числ
овых
зна
ч
ений
11.2 Семейства деталей – Q-параметры
вместо числовых значений
С помощью функции Q-параметров D0: ПРИСВАИВАНИЕ можно
присваивать Q-параметрам числовые значения. В таком случае
употребляется в программе обработки вместо числового
значения определённый Q-параметр.
ЧУ-кадры в качестве примера
Для семейств деталей программируется нпр. характерные
размеры детали в виде Q-параметров.
Для обработки отдельных деталей подчиняется потом каждому
параметру соответственное числовое значение.
Пример

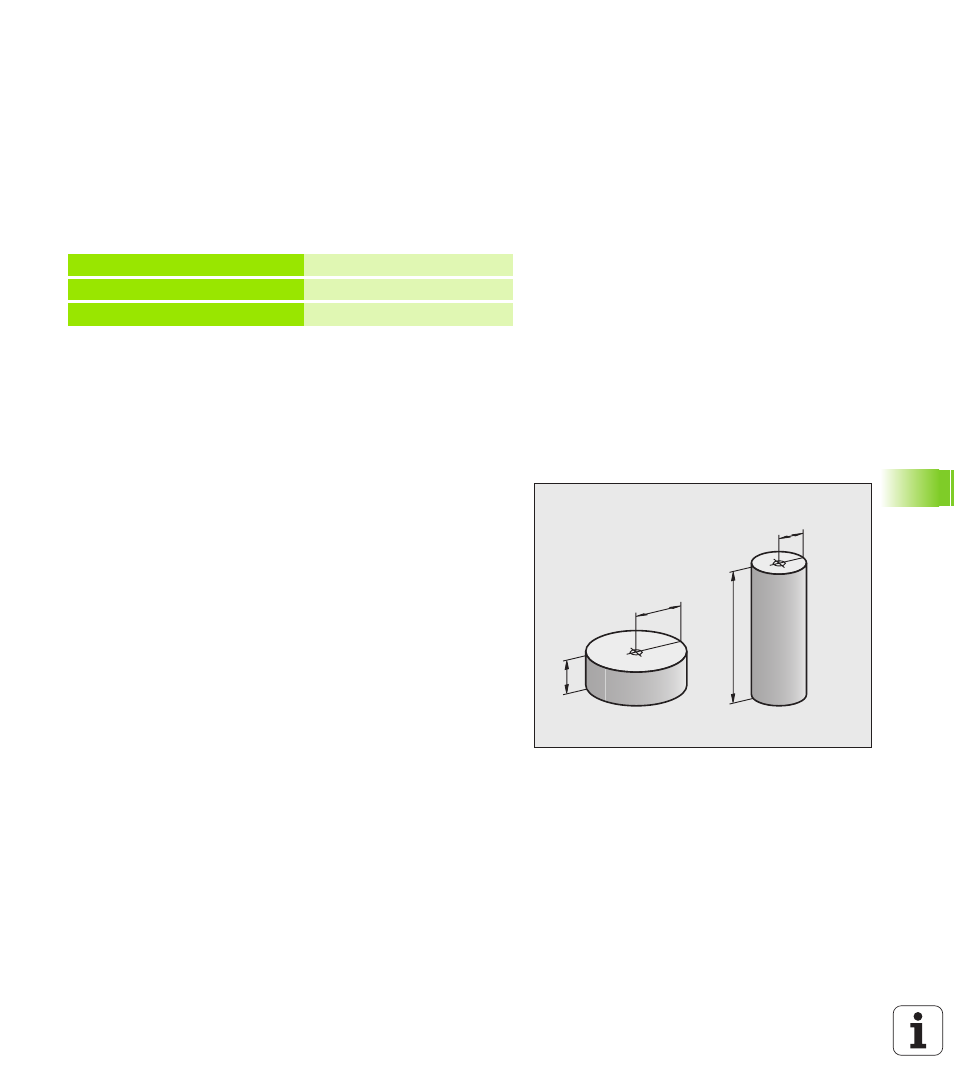

Цилиндр с применением Q-параметров
N150 D00 Q10 P01 +25 *
Присваивание
...
Q10 получает значение 25
N250 G00 X +Q10 *
соответствует G00 X +25
Z1
Q1
Q2
Z2
Q1
Q2
Радиус цилиндра
R = Q1
Высота цилиндра
H = Q2
Цилиндр Z1
Q1 = +30
Q2 = +10
Цилиндр Z2
Q1 = +10
Q2 = +50
