HEIDENHAIN iTNC 530 49
1.2
Экран
и
пу
ль
т
управ
л
ения
1.2 Экран и пульт управления
Экран

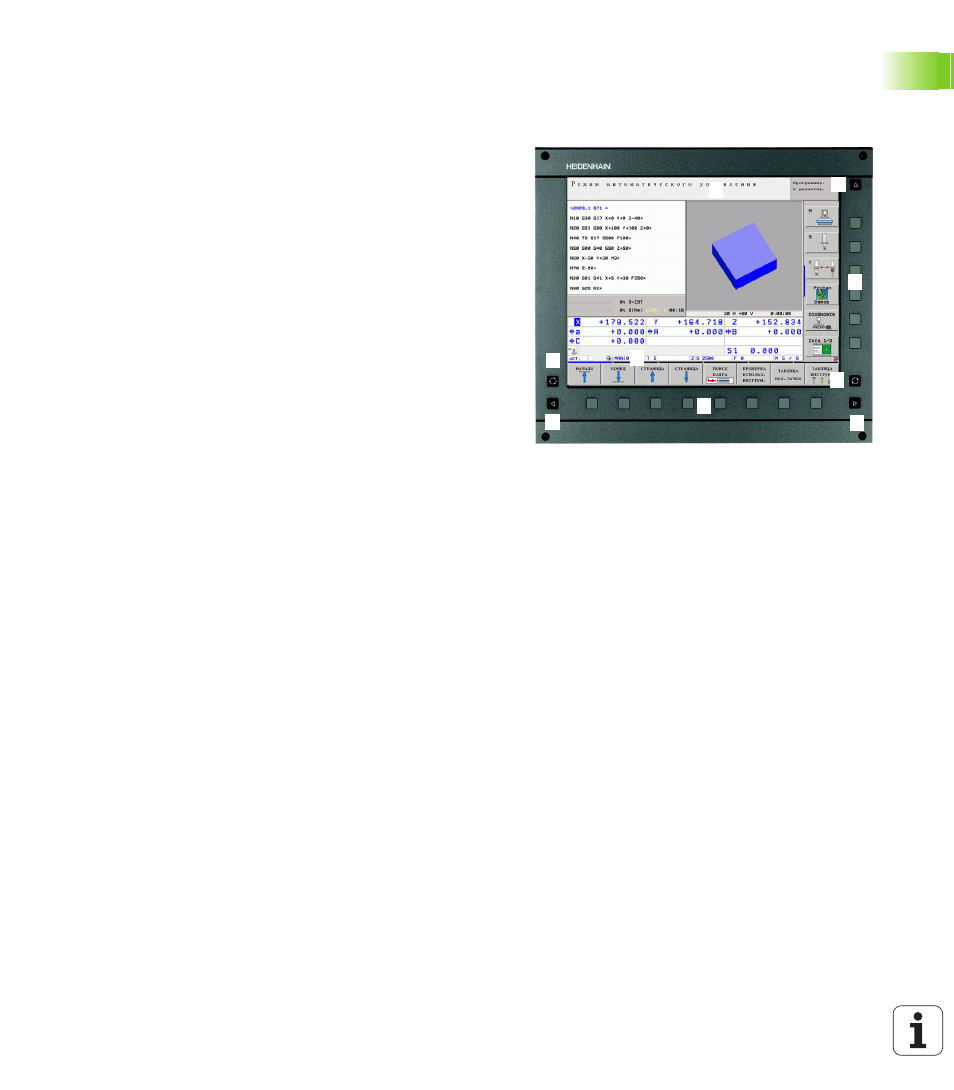

УЧПУ поставляется вместе с плоским цветным дисплеем BF 150
(TFT) (смотри картина справа вверху).
1 3
1 1
4 4
5
1 6
7
8
2
1 Заглавная строка
При включённом ЧПУ экран указывает в заглавной строке
избранные режимы работы: слева режимы работы станка и
справа режимы работы программирования. В большом поле
заглавной строки находится этот режим работы, на который
переключен экран: там появляются вопросы диалога и тексты
сообщений (исключение: если ЧПУ показывает графику).
2 Softkeys
В сноске ЧПУ показывает другие функции на строке
программируемых клавиш. Эти функции можно выбирать
используя лежащие ниже клавиши. Небольшие столбики
непосредственно над линейкой программируемых клавиш
указывают количество линеек программируемых клавиш,
которые можно выбирать с помощью лежащих на пульте
чёрных клавиш со стрелкой. Активная линейка
программируемых клавиш изображена как подсвеченный
столбик.
3 Клавиши выбора softkey
4 Переключение строк с softkeys
5 Определение распределения изображения на экране
6 Клавиша переключения экрана для режимов работы станка и
режимов работы при программировании
7 Клавиши выбора программируемых клавиш для softkeys
производителя станков
8 Клавиши выбора для softkeys производителя станков
переключить
