524 10 Программирование: подпрограммы и повторения части программы
10.6
Примеры
программиров
ания
10.6 Примеры программирования

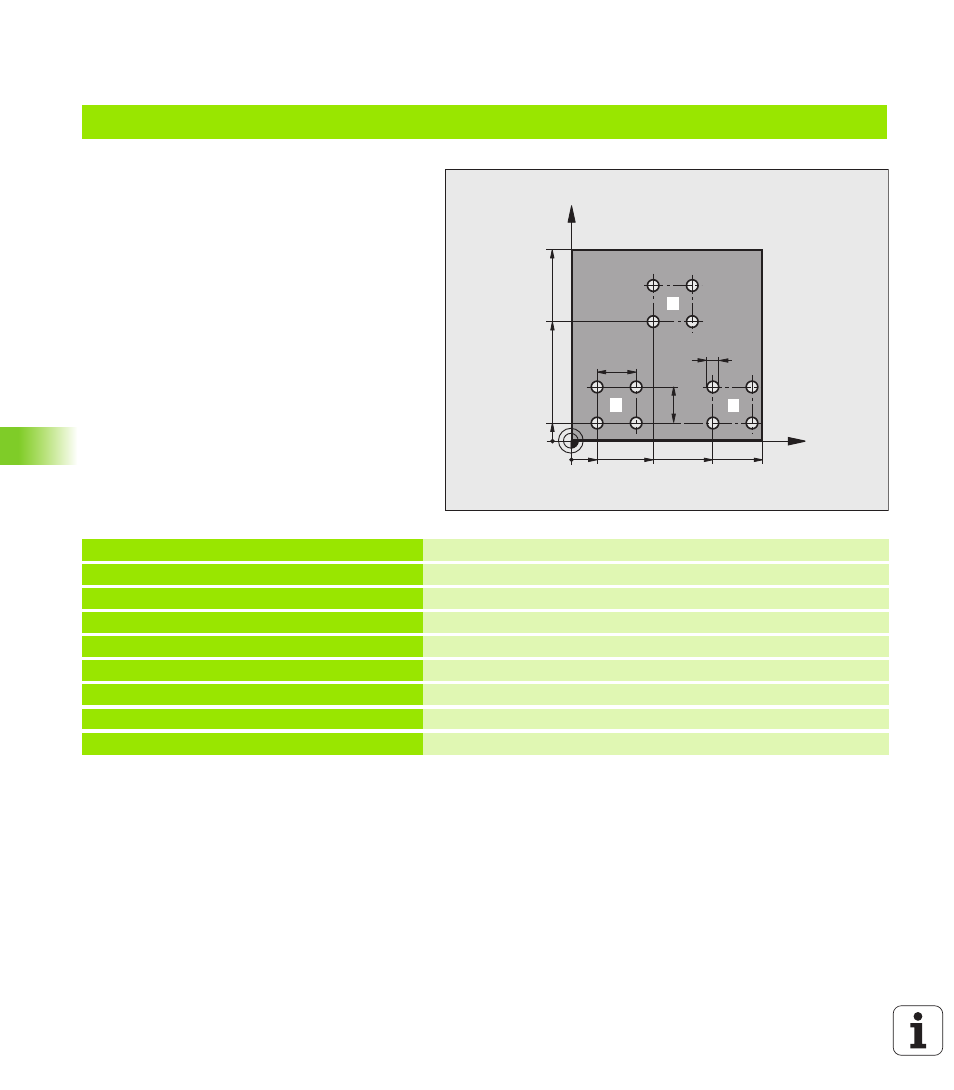

Пример: фрезерование контура несколькими врезаниями
Выполнение программы
„ Предпозиционировать инструмент на
верхнюю грань загатовки
„ Ввести врезание в прирощениях
„ Фрезерование контура
„ Повторение врезания и фрезерования
контура
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 *
Определение инструмента
N40 T1 G17 S3500 * Вызов инструмента
N50 G00 G40 G90 Z+250 * Отвод инструмента от загатовки
N60 I+50 J+50 * Установить полюс
N70 G10 R+60 H+180 * Предпозиционирование плоскость обработки
N80 G01 Z+0 F1000 M3 * Предпозиционировать на верхнюю грань загатовки
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
