514 9 Программирование: спецфункции
9.1
1
Фрез
еров
ание
нак
л
оненным
инстр
умент
о
м
на
нак
л
оненной
п
л
о
ск
о
сти

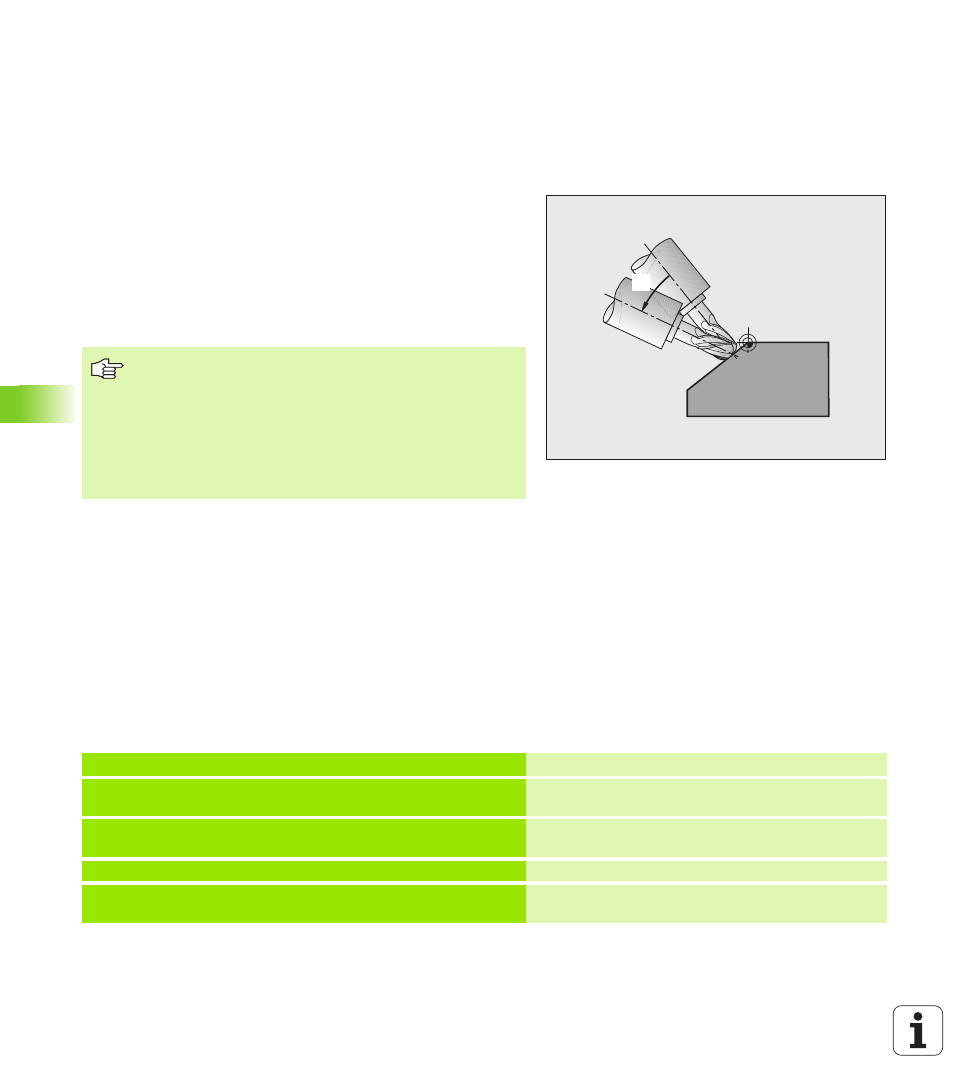

9.11 Фрезерование наклоненным
инструментом на
наклоненной плоскости
Функция
В соединении с новой PLANE-функциями и M128 можете при
наклоненной плоскости обработки фрезеровать с помощью
наклоняемого инструмента. Для этого у Вас находятся в
распоряжении две возможности дефиниции:
„ Фрезерование наклоненным инструментом путем
инкрементного перемещения оси вращения
„ Фрезерование наклоненным инструментом через векторы
нормали (только диалог открытым текстом)
Фрезерование наклоненным инструментом
путем инкрементного перемещения оси
вращения
 Отвод инструмента от загатовки
 M128 активировать
 Определить произвольную PLANE-функцию, учитывать
поведение при позиционировании
 Через L-блок инкрементно переместить желаемый угол наклона
на соответственной оси
ЧУ-кадры в качестве примера:
IB
Фрезерование наклоненным инструментом при
наклоненной плоскости обработки осуществляется
только с помощью радиусных фрез.
В случае 45°-поворотных головок/поворотных столов
можете определить угол наклона инструмента при
фрезеровании в качестве пространственного угла.
Используйте для этого FUNCTION TCPM (только
диалог открытым текстом).
...
N120 G00 G40 Z+50 M128 *
Позиционировать на безопасную высоту,
активировать M128
N130 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000 * Определить и активировать функцию PLANE
N140 G01 G91 F1000 B-17 * Настройка угла наклона
... Определить обработку на наклоненной
плоскости
