264

6 Программирование: программирование контуров

6.6

Пе

ре

ра

бо

тка

данных

DXF (

опция

программног

о

обе

спе

чения

)

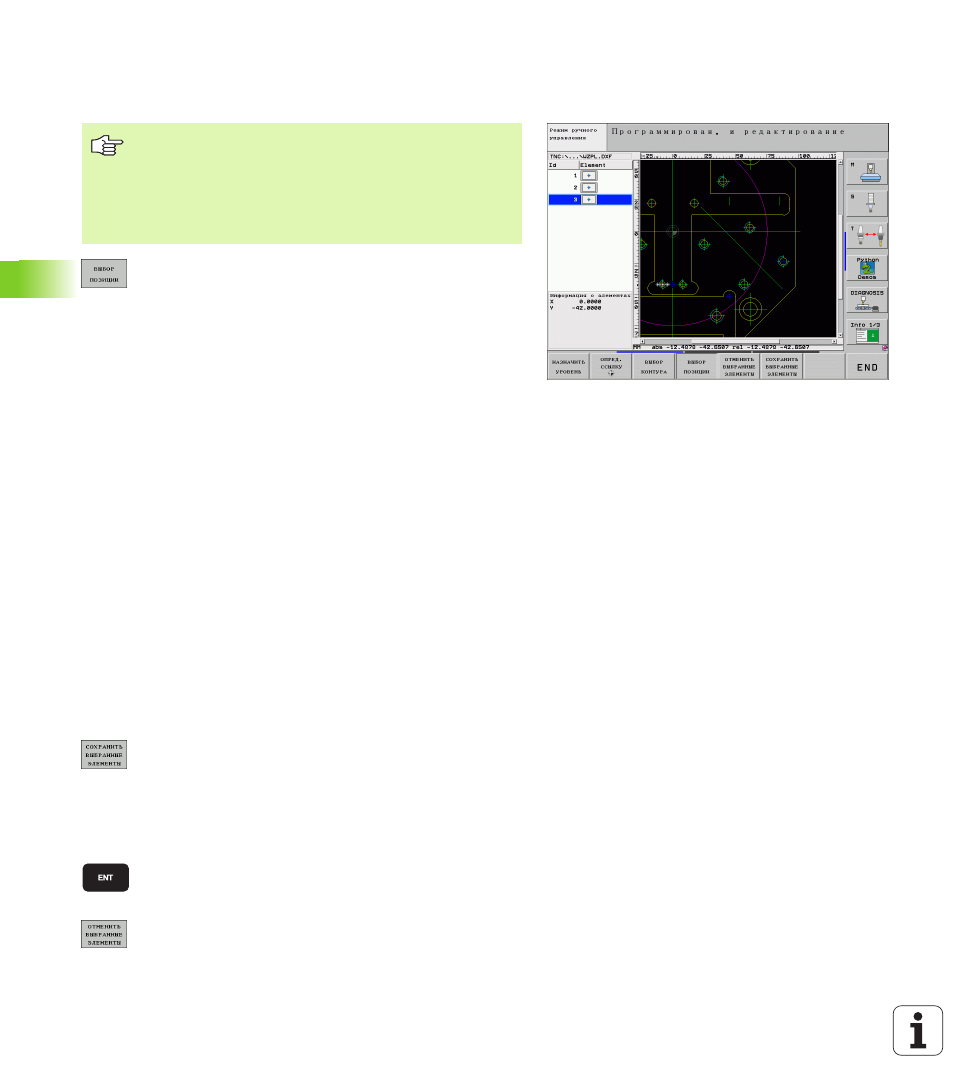

Выбор и сохранение в памяти позиций
обработки

Выбрать режим для выбора позиций обработки:

УЧПУ выделяет указанные в левом окне уровни и

правое окно является активным для выбора

позиций

Для выбора позиции обработки: с помощью левой

клавиши мыши щелкнуть на желаемый элемент:

TNC показывает с помощью звездочки стоящие в

распоряжении позиции обработки, лежащие на

выбранном элементе. Щелкнуть на одну из

звездочек: УЧПУ вводит набранную позицию в

левое окно (индикация символа точки)

При небходимости можете отменять выборку уже

селекционированных элементов путем

кратковременного нажатия элемента в правом

окне, удерживая однако дополнительно клавишу

CTRL

Если хотите определить позицию обработки

используя пересечение двух элементов, то

сначала следует нажать левую клавишу мыши на

первом элементе: ЧПУ показывает с помощью

звездочки имеющиеся для выбора позиции

обработки

С помощью левой клавиши мыши щелкнуть на

второй элемент (прямая, полный круг или дуга

окружности): ЧПУ вводит точку пересечения

элементов в левое окно (индикация символа

точки)

Сохранение выбранных позиций обработки в

файле точек: УЧПУ показывает рабочее окно, в

котором можно ввести произвольное название

файла. Стандартная настройка: название файла

DXF. Если имя файла DXF содержит спецзнаки

или пробелы, тогда ЧПУ заменяет этот знак

символом подчеркивания

Подтверждение ввода: УЧПУ записывает

программу контура в каталоге, в котором

сохраняется также файл DXF

Для выбора других позиций обработки и

сохранения этих позиций в другом файле: softkey

ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ нажать и

выбирать вышеописанным способом

Для выбора позиций обработки следует пользоваться

сенсорной панелью на клавиатуре УЧПУ или

подключенной через USB мышкой.

Если выбираемые позиции лежат очень плотно друг с

другом, тогда использовать функцию изменения

масштаба.
