HEIDENHAIN iTNC 530 101
2.6
Динамичный
над
зор
за
ст
о
л
кнов
ениями
(
опция
ПО
)
Контроль столкновений в режиме автоматики
УЧПУ контролирует перемещения покадрово, значит выдает
предупреждение об столкновении в том кадре, который выызывал
бы столкновение и прерывает прогон прграммы. Уменьшение
подачи в ручном режиме в общем не производится.

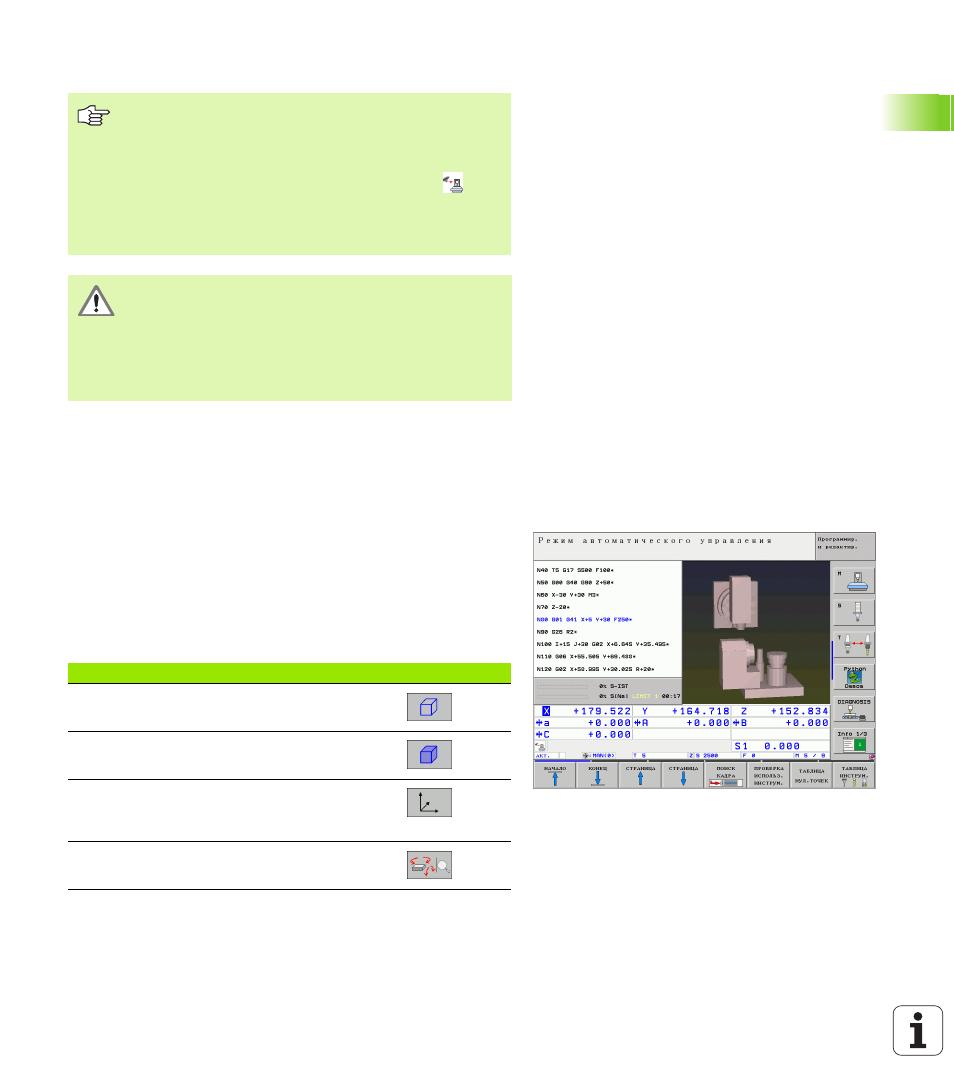

Графическое изображение защитного пространства
(функция FCL4)
С помощью клавиши компоновки дисплея можно изображать
трехмерно опредленные объекты столкновения (смотри „Прогон
программы в автоматическом режиме и прогон программы
отдельными кадрами (полуавтомат)” на странице 54).
Держав нажатой правую клавишу мыши можно поворочивать весь
вид объектов столкновения. С помощью softkey можно выбирвать
между разными режимами изображения:
Функция совмещения маховичка с M118 возможная
только в сочетании с контрольем столкновений при
останове (STIB мерцает).
Если надзор за столкновениями является активным,
УЧПУ указует в индикации состояния символ .
Если оператор деактивировал надзор за
столкновениями, то в строке режимов работы мерцает
символ для надзора за столкновениями.
Функции M140 (смотри „Отвод от контура в
направлении оси инструментов: M140” на странице
284) и M150 (смотри „Подавление сообщения
конечного выключателя: М150” на странице 289) могут
вызвать не программированные перемещения, если
при отработке этих функций УЧПУ распознается
столкновение!
Функция Softkey
Переключение между моделю сетки и
объемным видом
Переключение между объемным видом и
прозрачным видом
Индицирование/скрытие систем координат,
возникающих путем преобразований в
описании кинематики
Функции для поворота, вращения и
увеличения/уменьшения
