HEIDENHAIN iTNC 530 357
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы

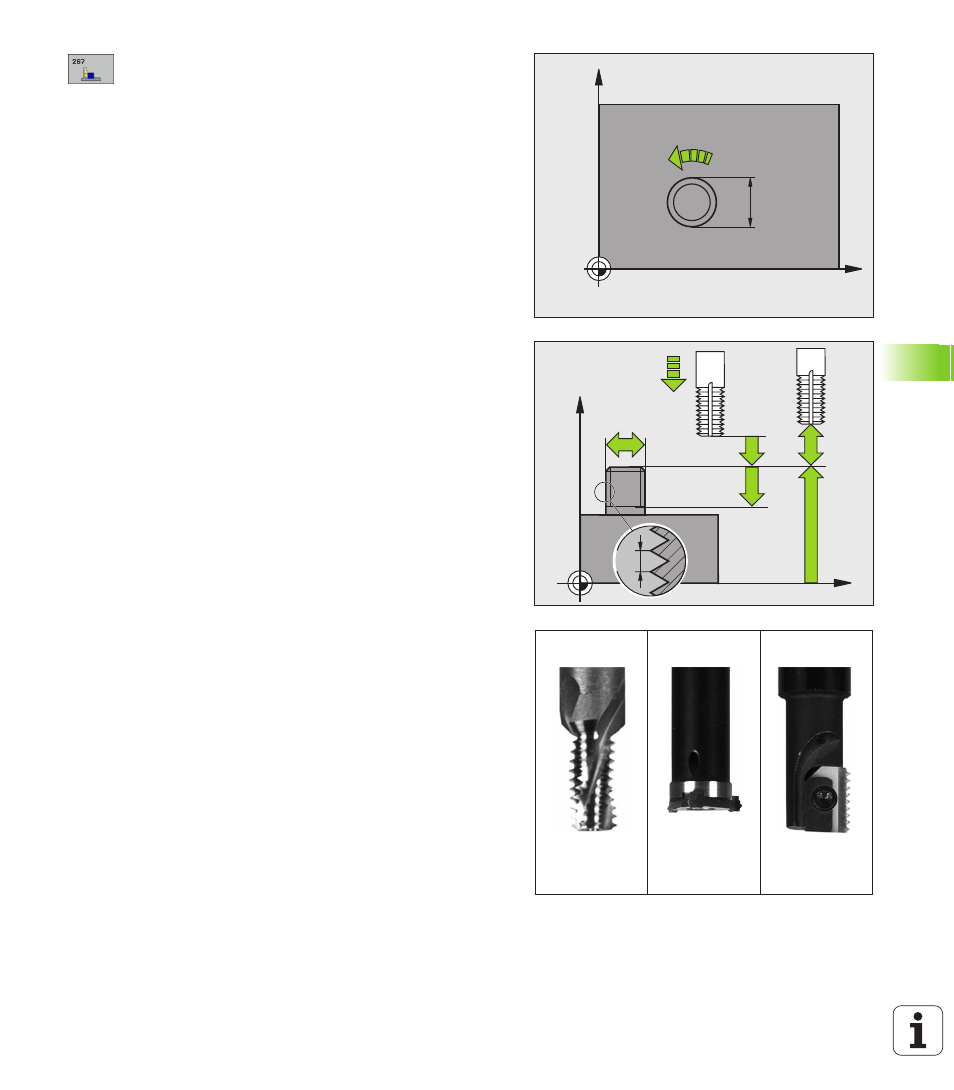

 Заданный диаметр Q335: номинальный диаметр
резьбы
 Шаг резьбы Q239: шаг резьбы. Знак числа
определяет правую или левую резьбу:
+ = правая резьба
– = левая резьба
 Глубина резьбы Q201 (инкрементно): расстояние
между поверхностью заготовки и дном резьбы
 Дополнительная обработка Q355: количество
витков резьбы, на которое смещается инструмент,
смотри рисунок справа внизу
0 =винтовая линия на глубину резьбы
1 = непрерывная винтовая линия по всей длине
резьбы
>1 = несколько Helix-траекторий с подводом и
отводом, между ними УЧПУ смещает инструмент
на Q355 умножить на шаг
 Подача предпозиционированя Q253: скорость
перемещения инструмента при врезании в
заготовку или при выводе из заготовки в мм/мин
 Вид фрезерования Q351: вид обработки
фрезерованием при M03
+1 = попутное фрезерование
–1 = встречное фрезерование
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
Q355 = 1 Q355 > 1 Q355 = 0
