Универсальное сверление (цикл g203) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) ISO programming
Страница 322
322
8 Программирование: циклы
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы

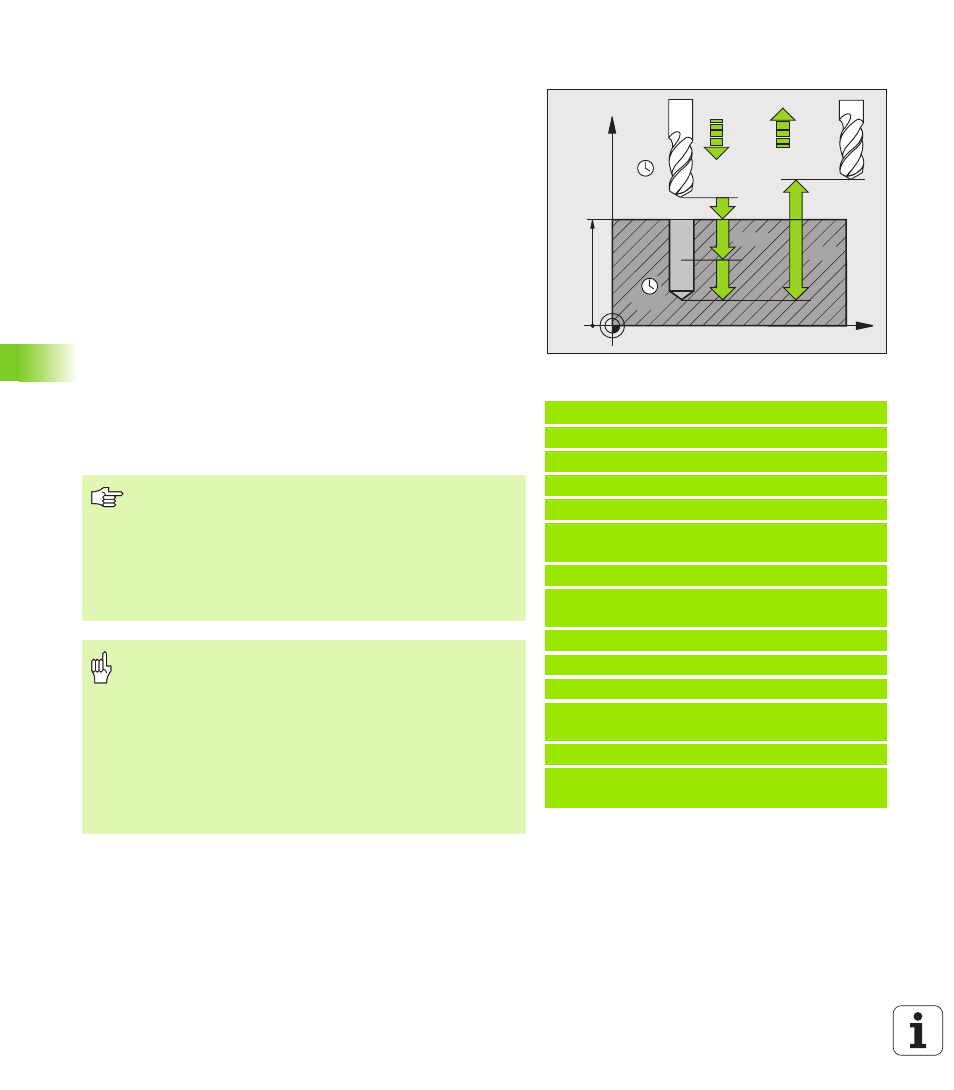

УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (цикл G203)
1 TNC позиционирует инструмент на оси шпинделя на
ускоренной подачи на безопасное расстояние над
поверхностью заготовки
2 Инструмент сверлит с введённой подачей F до первой
глубины врезания
3 Если введено ломание стружки, то УЧПУ перемещает
инструмент обратно на заданное значение возврата. Если
работаете без ломания стружки, то УЧПУ перемещает
инструмент с подачей возврата на безопасное расстояние,
пребывает там –если введено – и перемещает снова с
ускоренным ходом на безопасное расстояние над первую
глубину подвода
4 Затем инструмент сверлит с заданной подачей F на дальшую
глубину врезания. Глубина врезания уменьшается с каждым
подводом на количество снятия материала – если введено.
5 УЧПУ повторяет эту операцию (2-4), пока будет достигнута
глубина сверления
6 На дне отверстия инструмент остановливается – если
введено– для выхода из материала и отводится после
выдрежки времени с подачей возврата на безопасное
расстояние. Если Вы ввели 2-ое безопасное расстояние, то
УЧПУ перемещает инструмент с ускоренным ходом туда
Пример: ЧУ-кадры
N110 G203 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВЫДЕРЖКА ВРЕМЕНИ
ВВЕРХУ
Q203=+20 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q212=0.2 ;СНЯТИЕ МАТЕРИАЛА
Q213=3
;ЛОМАНИЕ СТРУЖКИ
Q205=3
;МИН. ГЛУБИНА ВРЕЗАНИЯ
Q211=0.25 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
Q208=500 ;ПОДАЧА ВОЗВРАТА
Q256=0.2 ;ВОЗВРАТ ПРИ ЛОМАНИИ
СТРУЖКИ
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Обратите внимание перед программированием
Программируйте кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус G40.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины
(бит 2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
