232

6 Программирование: программирование контуров

6.3

Наезд

и

от

ъ

е

зд

от

ко

н

тур

а

Тангенциальный подвод и отвод

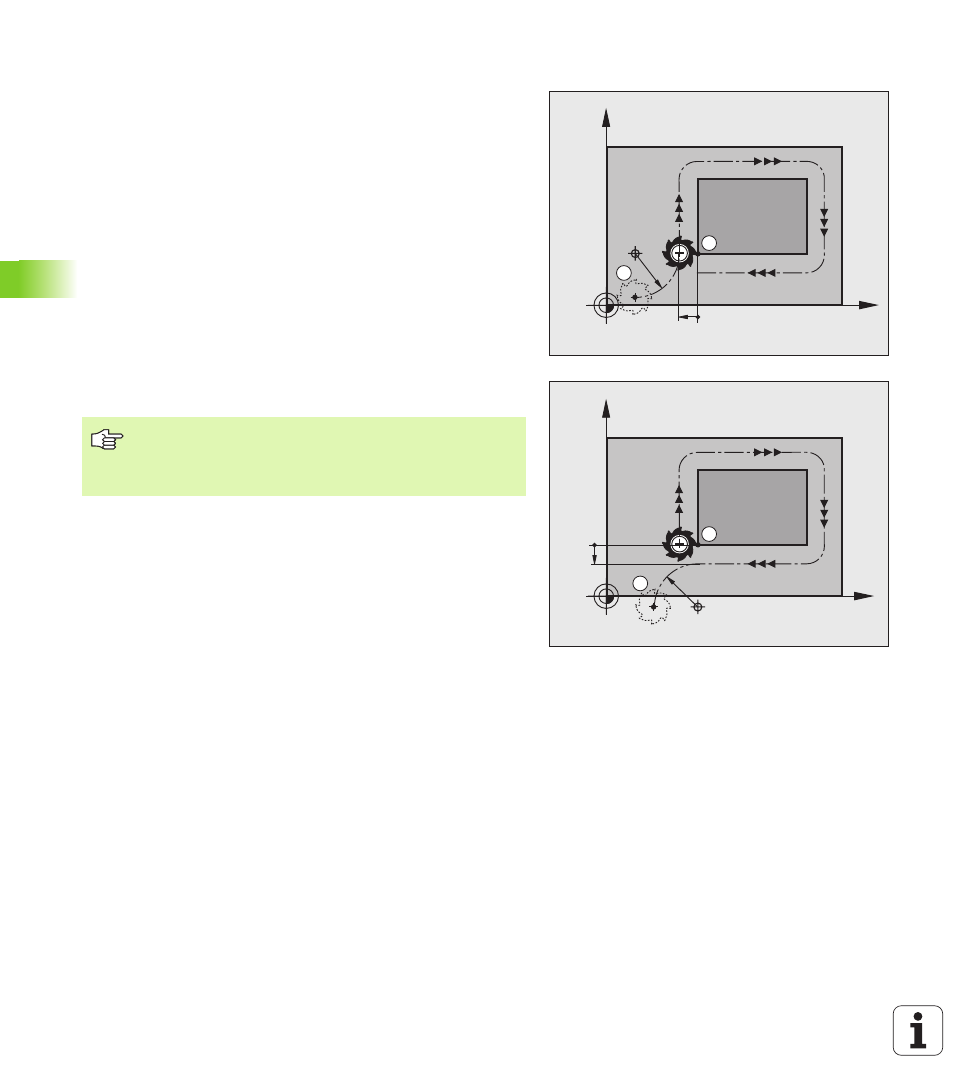

С помощью G26 (рисунок справа по середине) можете

тангенциально подвести деталь и с помощью G27 (рисунок

справа внизу) отвести тангенциально от детали Таким образом

избегаете маркировки выхода из материала.

Начальная и конечная точка
Начальная и конечная точка лежат вблизи первой и последней

точки контура вне детали и программируются без коррекции

радиуса.

Подвод

G26 ввести после кадра, в котором была программирована

первая точка контура: это первый кадр с коррекцией на радиус

G41/G42

Отвод

G27 ввести после кадра, в котором была программирована

последняя точка контура: это последний кадр с коррекцией на

радиус G41/G42

X

Y

A

R

S

G41

G40

X

Y

G41

G40

E

R

B

Радиус для G26 и G27 надо так выбирать, чтобы УЧПУ

могло выполнить круговую траекторию между

начальной и певой точкой контура как и последней и

конечной точкой контура.
