Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) ISO programming
Страница 452
452
8 Программирование: циклы
8.8
Цик
л
ы
для
фрез
еров
ания
пов
ер
х
но
стей
за
не
ск
о
л
ьк
о
про
хо
д
ов

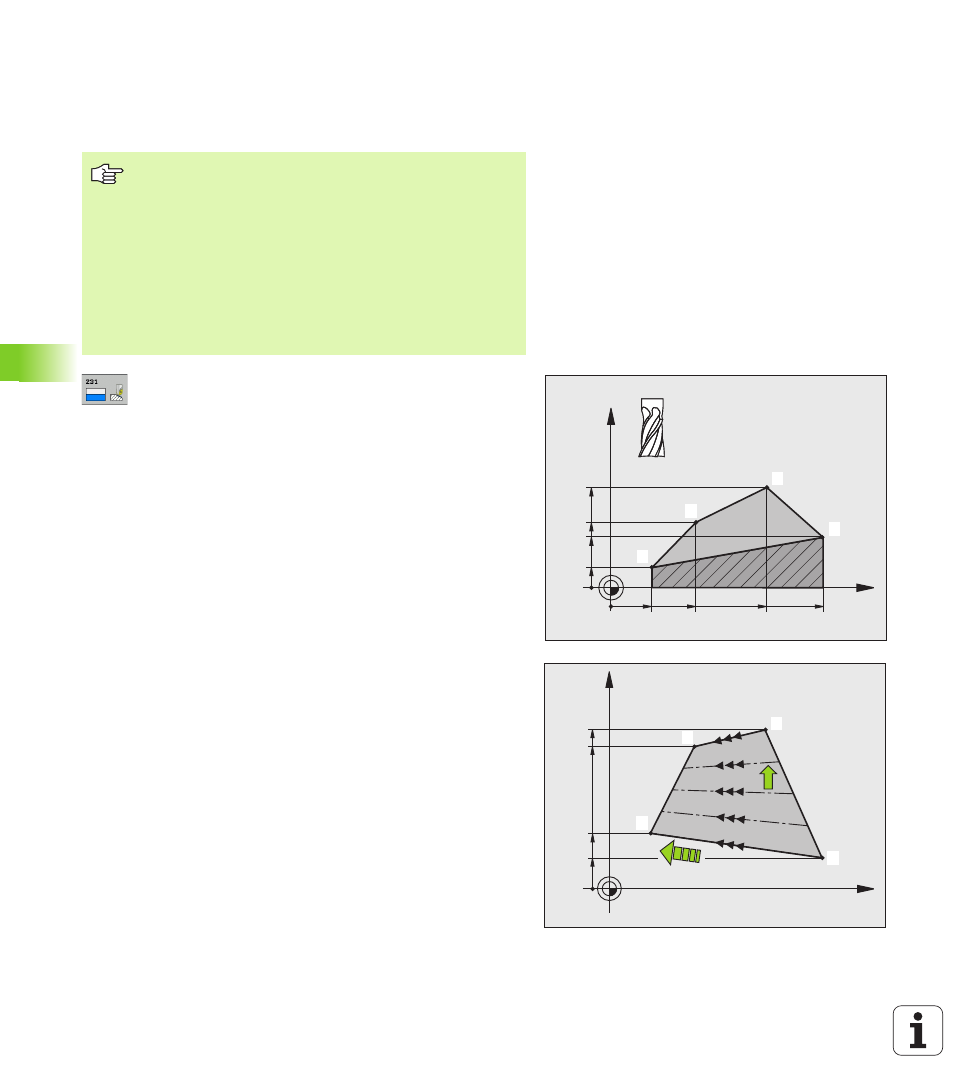

Можно оптимизировать качество поверхности в случае
использования радиусных фрез:
при перекошенных поверхностях, назначить направление
главного движения (от точки
1
к точке
2
) перпендикулярно к
направлении самого большого наклона
Точка старта 1-ой оси Q225 (абсолютная):
координата точки старта обрабатываемой
поверхности на главной оси плоскости обработки
Точка старта 2-ой оси Q226 (абсолютная):
координата точки старта обрабатываемой
поверхности на вспомогательной оси плоскости
обработки
Точка старта 3-ей оси Q227 (абсолютная):
координата точки старта обрабатываемой
поверхности на оси шпинделя
2-ая точка 1-ой оси Q228 (абсолютная):
координата конечной точки обрабатываемой
поверхности на главной оси плоскости обработки
2-ая точка 2-ой оси Q229 (абсолютная):
координата конечной точки обрабатываемой
поверхности на вспомогательной оси плоскости
обработки
2-ая точка 3-ей оси Q230 (абсолютная):
координата конечной точки обрабатываемой
поверхности на оси шпинделя
3-ая точка 1-ой оси Q231 (абсолютная):
координата точки
3
на главной оси плоскости
обработки
3-ая точка 2-ой оси Q232 (абсолютная):
координата точки
3
на вспомогательной оси
плоскости обработки
3-ая точка 3-ей оси Q233 (абсолютная):
координата точки
3
на оси шпинделя
Обратите внимание перед программированием
УЧПУ позиционирует инструмент от актуальной
позиции с 3D-движением прямых на точку старта
1
Так
предпозиционировать инструмент, чтобы не наступило
столкновение с загатовкой или зажимными
приспособлениями.
УЧПУ перемещает инструмент с коррекцией радиуса
G40 между введёнными положениями
При необходимости использовать фрезу с режущим по
середине торцовым зубом (ДИН 844).
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
