HEIDENHAIN iTNC 530
583
12.1
Гр
аф
и
ка
3D-представление поворочивать увеличивать/уменьшать
Переключать линейку программируемых
клавишей, пока не появится клавиша для выбора
функции поворочивания и увеличения/
уменьшения
Выбор функции для поворота и увеличения/
уменьшения:
Если к УЧПУ подключена мышь, то вышеописанные функции
можете выполнить также с помощью мыши:
Для трехмерного поворота изображаемой графики: деражать
нажатой правую клавишу мыши и перемещать мышь. В случае
3D-графики высокой разделителной способности УЧПУ указует
систему координат, изображаемую активную в данный момент
ориентацию детали, в случае нормального 3D-изображения
деталь поворочивается полностью вместе с изображением.
После освобождения правой клавиши мыши, УЧПУ
устанавливает деталь в дефинированном направлении
Для смещения изображаемой графики: деражать нажатой
среднюю клавишу мыши или шарик мыши и перемещать мышь.
УЧПУ смещает деталь в соответственном направлении. После
освобождения средней клавиши мыши, УЧПУ устанавливает
деталь на дефинированную позицию
Для изменения размеров определенного участка с помощью
мыши: маркировать нажатой левой клавишой мыши
прямоугольный участок увеличения. После освобождения
левой клавиши мыши, УЧПУ увеличивает деталь до
дефинированных размеров
Для быстрого увеличения и уменьшения с помощью мыши:
поворочивать шарик мыши вперед или назад

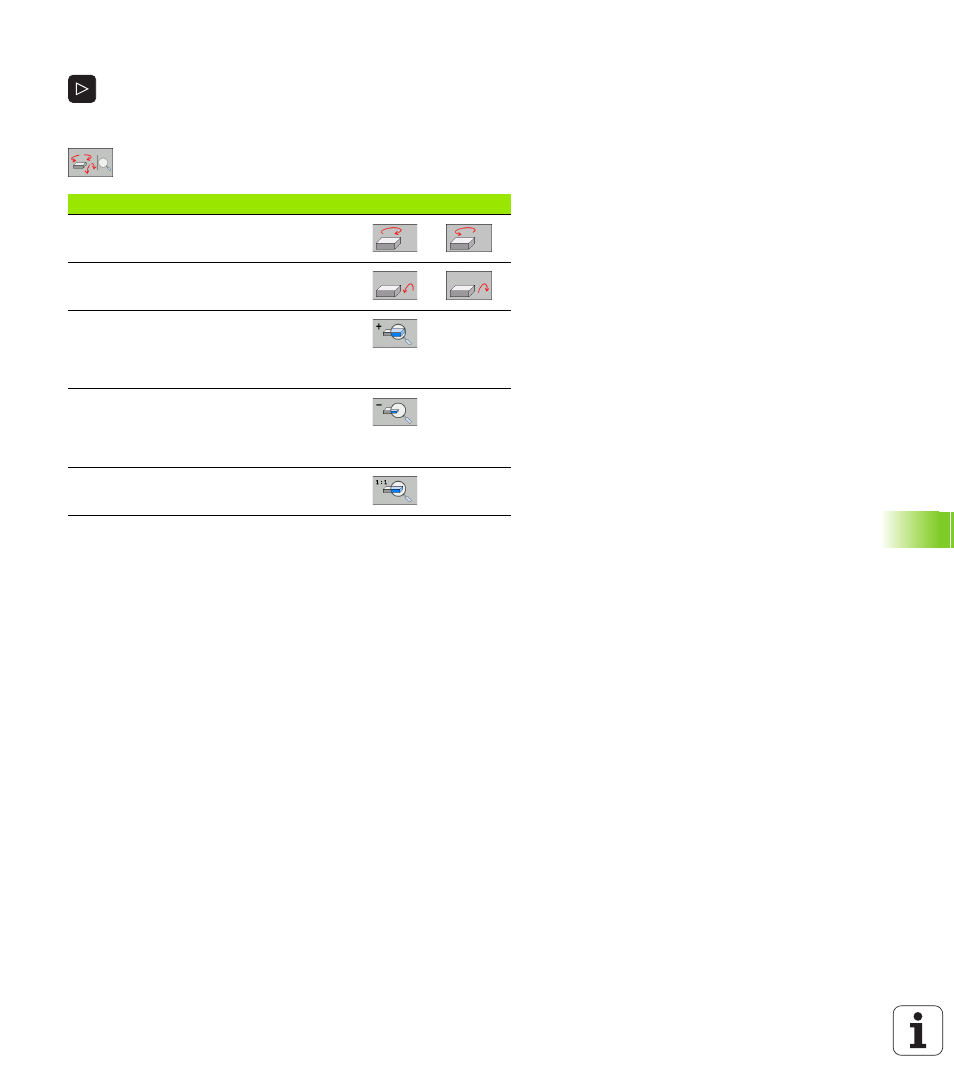

Функция
Softkeys
Изображение поворочивать 5°-шагами
вертикально
Изображение поворочивать 5°-шагами
горизонтально
Изображение шагами увеличивать. Если
изображение увеличено, то УЧПУ
указывает в линейке сноски окна
графики букву Z .
Изображение шагами уменьшать. Если
изображение уменьшено, то УЧПУ
указывает в линейке сноски окна
графики букву Z .
Сброс изорбажения на
программированную величину
