6 Программирование: программирование контуров
6.6
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)
Основные настройки

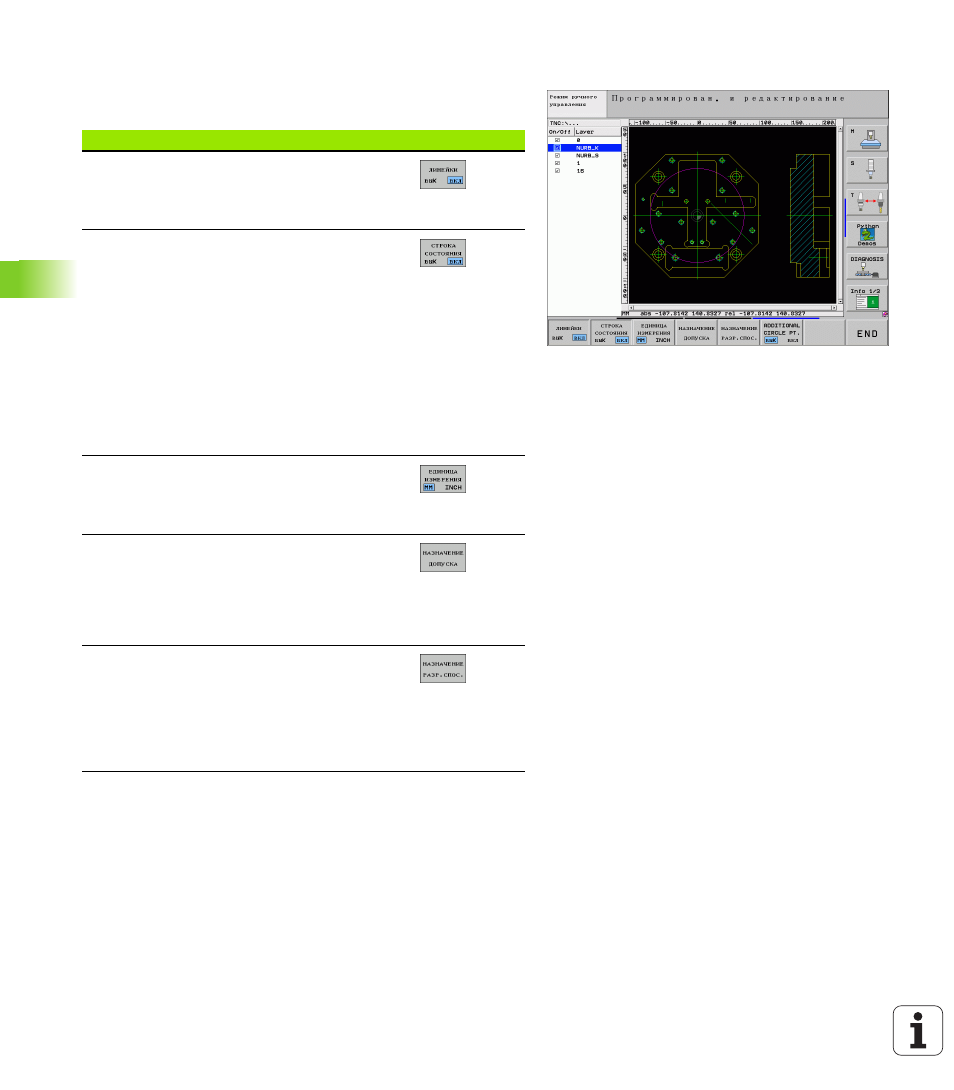

На третьей линейке Softkey находятся в распоряжении разные
возможности настройки:
Настройка
Softkey
Индицировать/не индицировать шкалы: УЧПУ
показывает линейки на левом и верхном крае
четрежа. Указанные на линейке значения
относятся к нулевой точке чертежа.
Индицировать строку состояния/не
индицировать: УЧПУ показывает строку
состояния внизу чертежа. В строке статуса
находятся следующие сведения в
распоряжении:
активная единица измерения (ММ или
ДЮЙМЫ)
координаты X и Y актуальной позиции мыши
В режиме ВЫБОР КОНТУРА УЧПУ указует,
являются ли селекционированный контур
открытым (open contour) или закрытым
(closed contour)
Единица измерения ММ/ДЮЙМЫ: настройка
единицы измерения в файле DXF. С этой
единицей измерения УЧПУ выдает также
программу контура
Настройка допуска. Допуск определяет, какое
расстояние друг от друга должны иметь
элементы контура. С помощью Допуска
можете выравнивать неточности, возникшие
при создании чертежа. Основная настройка
зависит от расширения полного файла DXF
Настройка разрешения. Разрешающая
способность определяет, сколько мест после
запятой УЧПУ должно генерировать в
программе контура. Стандартная настройка:
4 мест после запятой (соответствует 0.1 µм
разрешения при активной единицы измерения
ММ)
