HEIDENHAIN iTNC 530
65
1.6
Принадл
ежно
сти
: 3D-
импу
льсные
систе
м
ы
и
э
л
ектронные
м
а
хо
вички
фир
м
ы
HEIDENHAIN
1.6 Принадлежности: 3D-
импульсные системы и
электронные маховички
фирмы HEIDENHAIN
3D-измерительные щупы
С помощью разных 3D-импульсных щупов фирмы HEIDENHAIN
можно:
провести автоматическую наладку загатовок
быстро и точно задавать координаты опорных точек
выполнить измерения загатовки во время прогона программы
провести измерение инструментов и проверку
Переключающие импульсные щупы TS 220, TS 640 и TS 440
Эти импульсные щупы предназначены особенно для
автоматической наладки заготовки, устанавливания опорных
точек, для замеров на заготовке. TS 220 передаёт сигналы
переключения через кабель и при этом является экономной
альтернативой, если следует иногда выполнять оцифровывание.

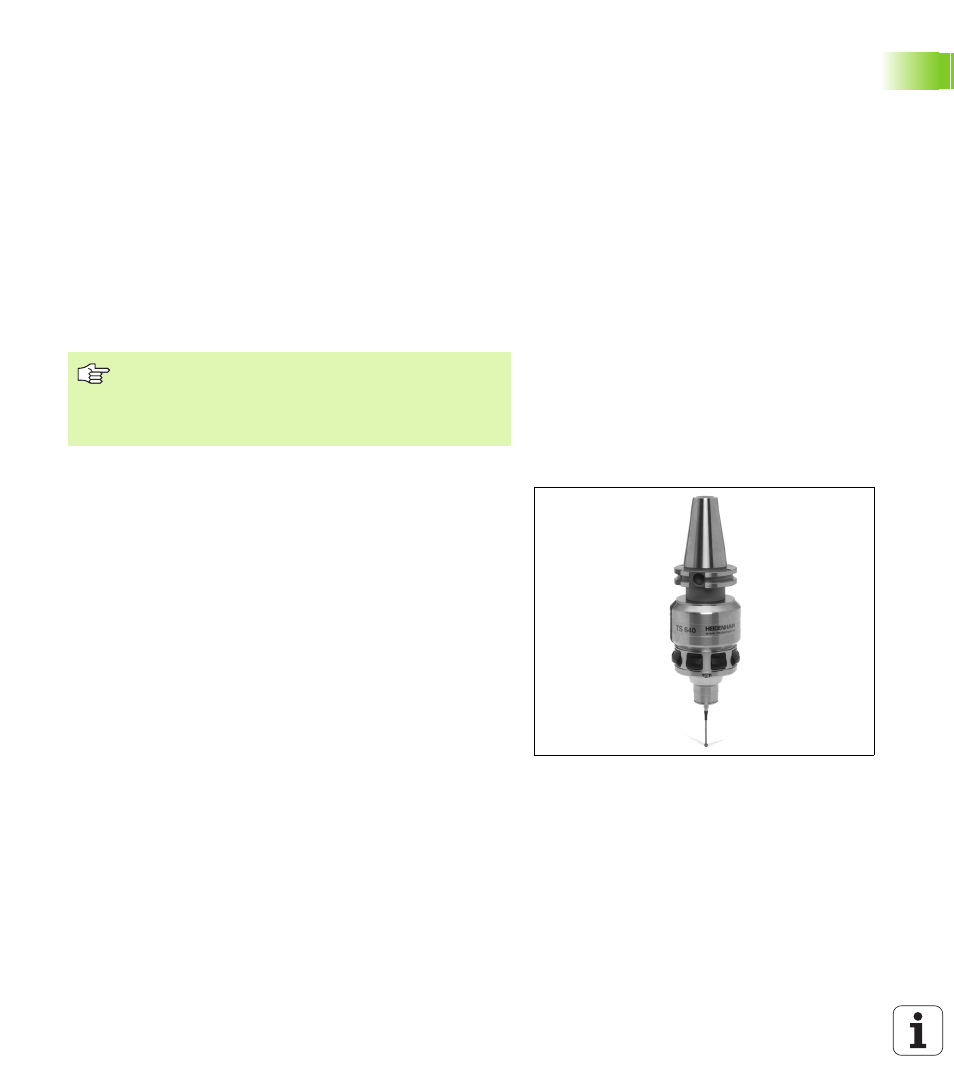

Особенно для станков с устройством смены инструмента
пригодны щупы TS 640 (смотри картина) и щуп меньше по
размерам TS 440, которые передают сигналы переключения
безкабельно, с помощью инфракрасного света.
Принцип действия: в переключающих импульсных системах
фирмы HEIDENHAIN износостойкий оптический выключатель
регистрирует отклонение щупа. Возникший таким образом сигнал
заставляет сохранять фактическое значение актуальной позиции
импульсной системы в памяти.
Все функции импульсной системы описаны в
отдельной инструкции для пользователя.
Обращайтесь пожалуйста в данном случае к фирме
HEIDENHAIN, если нуждаетесь в этой инструкции.
Идент.-№: 533 189-xx.
