10 Программирование: подпрограммы и повторения части программы
10.6
Примеры
программиров
ания

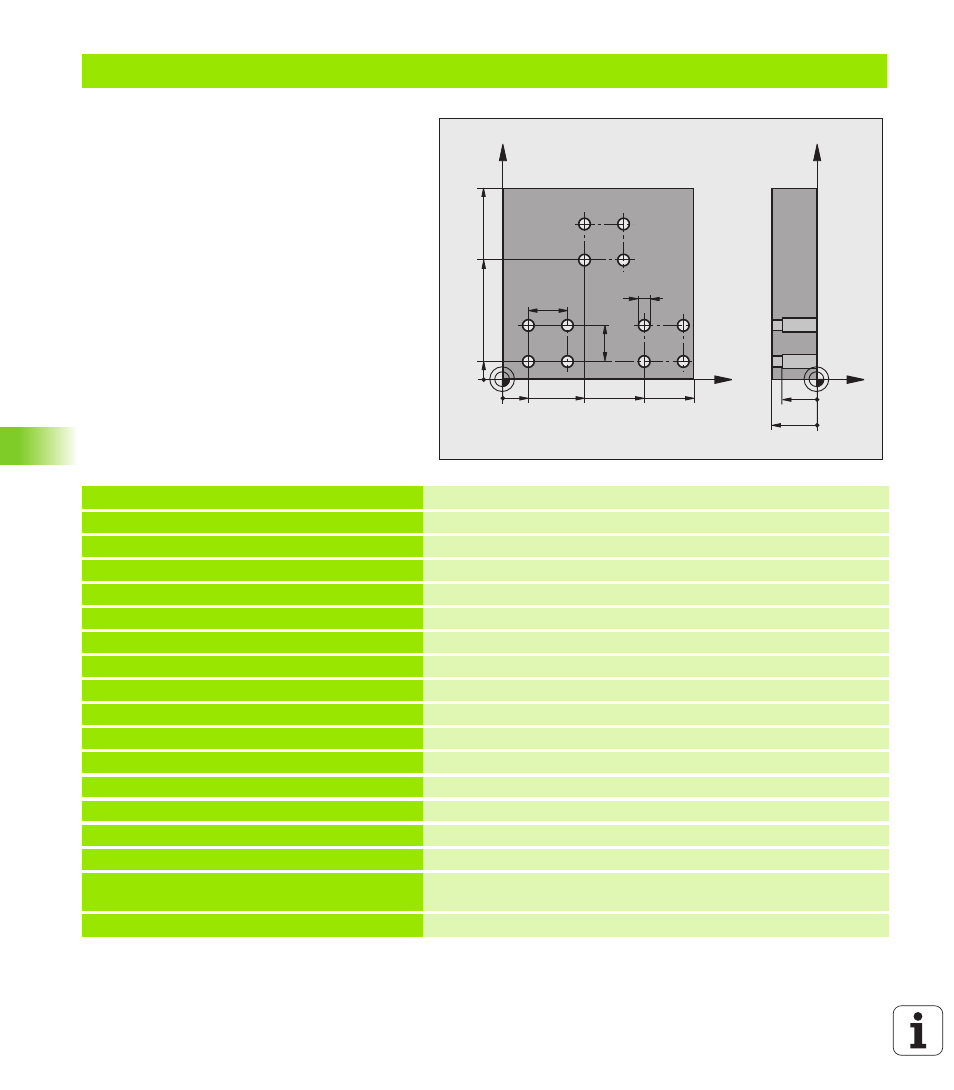

Пример: группа отверстий с помощью нескольких инструментов
Выполнение программы
Программирование циклов обработки в
главной программе
Вызов полного образца сверлений
(подпрограмма 1)
Подвод к группе отверстий в подпрограмме 1,
вызов группы отверстий (подпрограмма 2)
Программирование группы отверстий только
один раз в подпрограмме 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
Определение инструмента центровое сверло
N40 G99 T2 L+0 R+3 *
Определение инструмента сверло
N50 G99 T3 L+0 R+3,5 *
Определение инструмента: развёртка
N60 T1 G17 S5000 *
Вызов инструмента: центровое сверло
N70 G00 G40 G90 Z+250 *
Отвод инструмента от загатовки
N80 G200 СВЕРЛЕНИЕ
Определение цикла Центрирование
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-3
;ГЛУБИНА
Q206=250 ;F ВРЕЗАНИЕ НА ГЛУБИНУ
Q202=3
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;F-ВРЕМЯ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=10 ;2-ОЕ БЕЗ.РАССТ.
Q211=0.2 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
N90 L1,0 *
Вызов подпрограммы 1 для полного образца сверлений
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
