HEIDENHAIN TNC iTNC 530
239
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

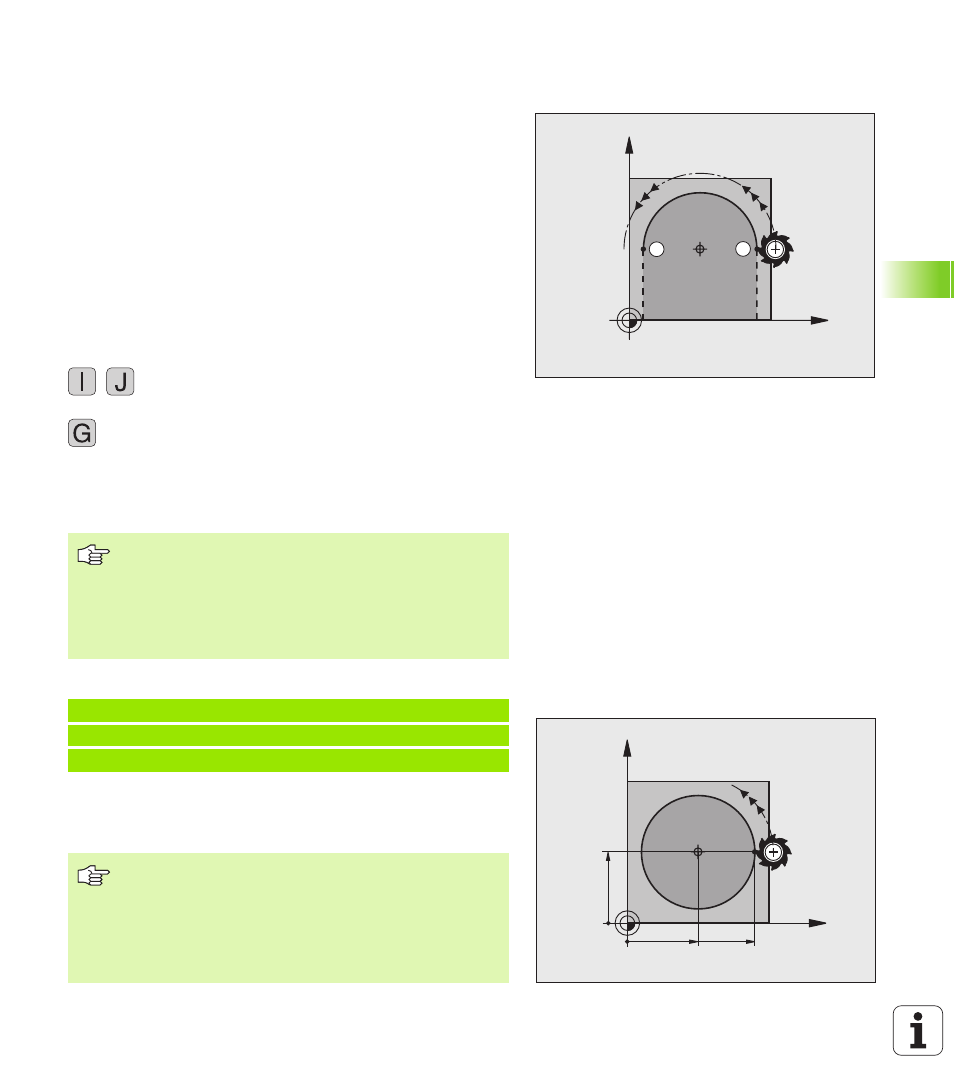

Kруговая траектория G02/G03/G05 вокруг
центра окружности I, J
Следует определить сначала центр окружности I, J, еще перед
программированием круговой траектории. В последнем
программированная позиция перед круговой траекторией
является начальной точкой круговой траектории.
Напр.вращения
По часовой стрелке: G02
Против часовой стрелки: G03
Без указания направления вращения: G05. УЧПУ
перемещается по круговой траектории с программированным в
последнем направлением вращения
Программирование
Переместить инструмент на точку старта круговой траектории
Координаты центра окружности ввести
Ввести координаты конечной точки дуги
окружности
Если требуется:
Подача F
Дополнительная функция M
ЧУ-кадры в качестве примера
Полный круг
Программировать для конечной точки те же самые координаты
как для точки старта.
S
E
X
Y
I,J
ЧПУ выполняет круговые перемещения как правило на
активной плоскости обработк. Если программируете
окружности, не лежащие на активной плоскости
обработки, нпр. G2 Z... X... для оси инструмента Z, а
одновременно эти движения вращаются, тогда затем
ЧПУ перемещается по пространственной окружности,
значит по окружности в 3 осях.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
3
X
Y
25=I
45
25=J
CC
Начальная и конечная точки движения по окружности
должны лежать на круговой траектории.
Допуск ввода: до 0,016 мм (выбираемый через
MP7431)
Самая малейшая окружность, по которой сможет
перемещаться УЧПУ: 0.0016 µм.
