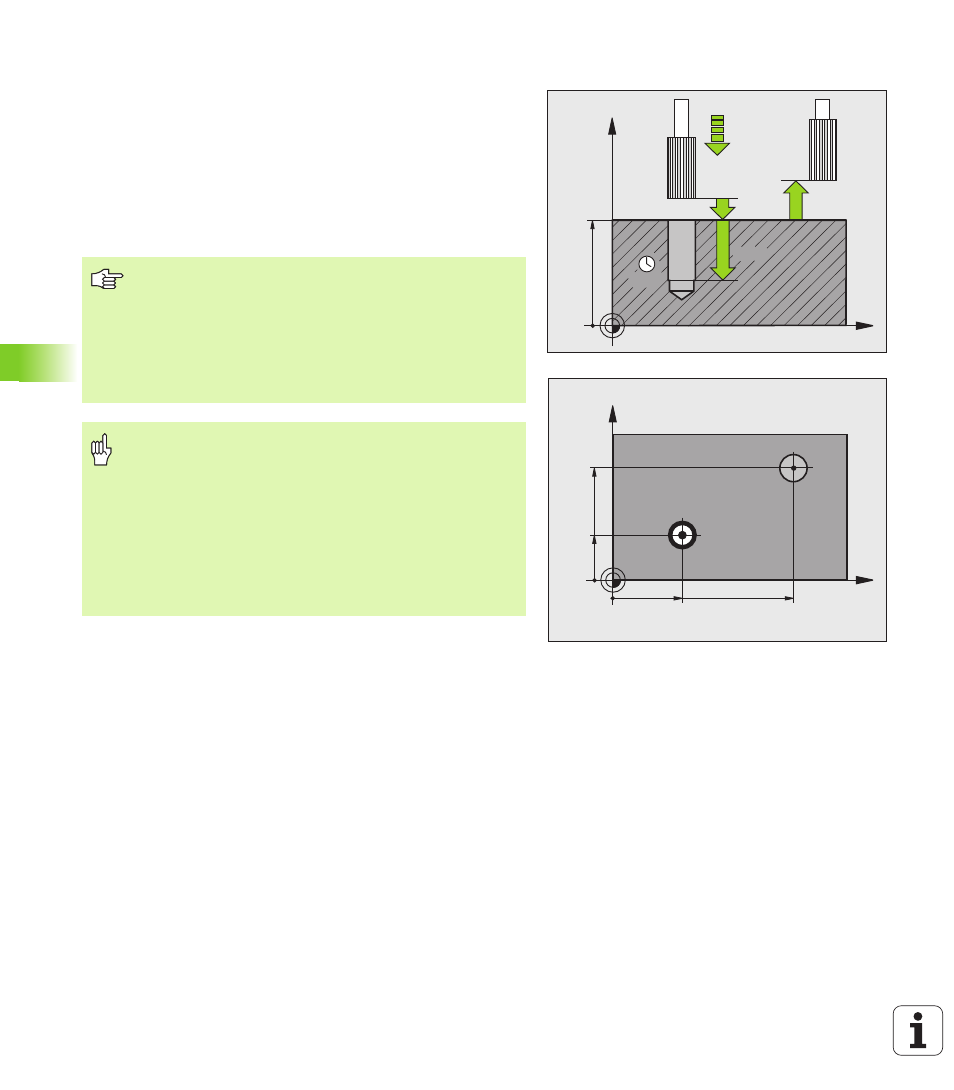

РАЗВЕРТЫВАНИЕ (цикл G201)
1 TNC позиционирует инструмент на оси шпинделя на
ускоренной подачи на безопасное расстояние над
поверхностью заготовки
2 Инструмент развёртывает с заданной подачей F до
программированной глубины
3 Инструмент остается на дне сверления , если это введено
4 Затем УЧПУ перемещает инструмент с подачей F обратно на
безопасное расстояние и оттуда – если введено – на
ускоренной подачи на 2-ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса G40.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины
(бит 2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
