HEIDENHAIN iTNC 530
333
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы

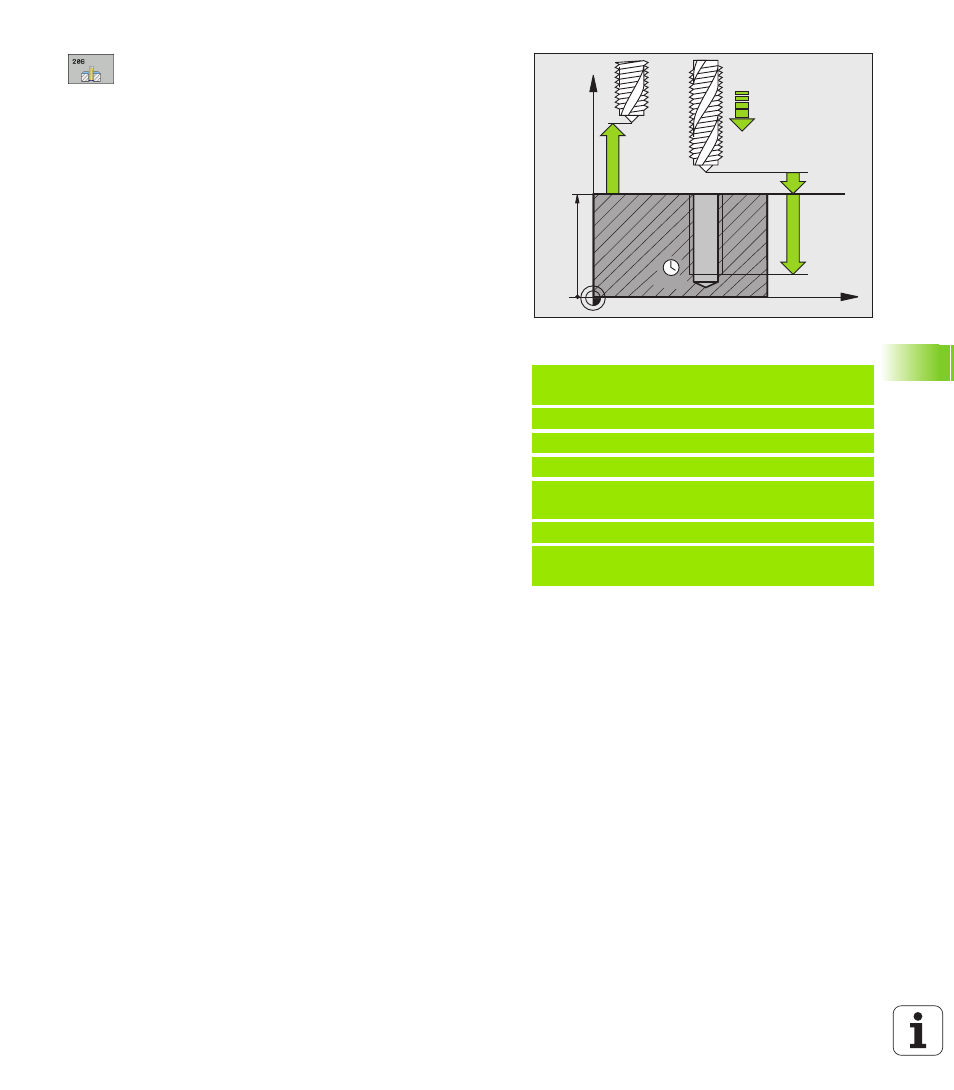

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента (позиция
старта)– поверхность заготовки; ориентировочное
значение: 4x шаг резьбы
Глубина сверления Q201 (длина резьбы,
инкрементно): расстояние поверхность заготовки
– конец резьбы
Подача F Q206: скорость перемещения
инструмента при нарезании внутренней резьбы
Выдержка времени внизу Q211: ввести значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента при возврате
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Устанавливание подачи: F = S x p
Выход из материала при прервании программы
Если во время нарезания внутренней резьбы нажмите внешнюю
клавишу Стоп (Stop), УЧПУ высвечивает Softkey, с помощью
которого можете вывести инструмент из материала.
Пример: ЧУ-кадры
N250 G206 НАРЕЗАНИЕ ВНУТРЕННОЙ
РЕЗЬБЫ НОВОЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q211=0.25 ;ВЫДЕРЖКА ВРЕМЕНИ
ВНИЗУ
Q203=+25 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Подача (мм/мин)
S: частота вращения шпинделя (об/мин)
p: шаг резьбы (мм)
