HEIDENHAIN iTNC 530
493
9.2 Die PLANE-Funktion: Schwenken der Bearbeitung-sebene
(Software-Option
1)

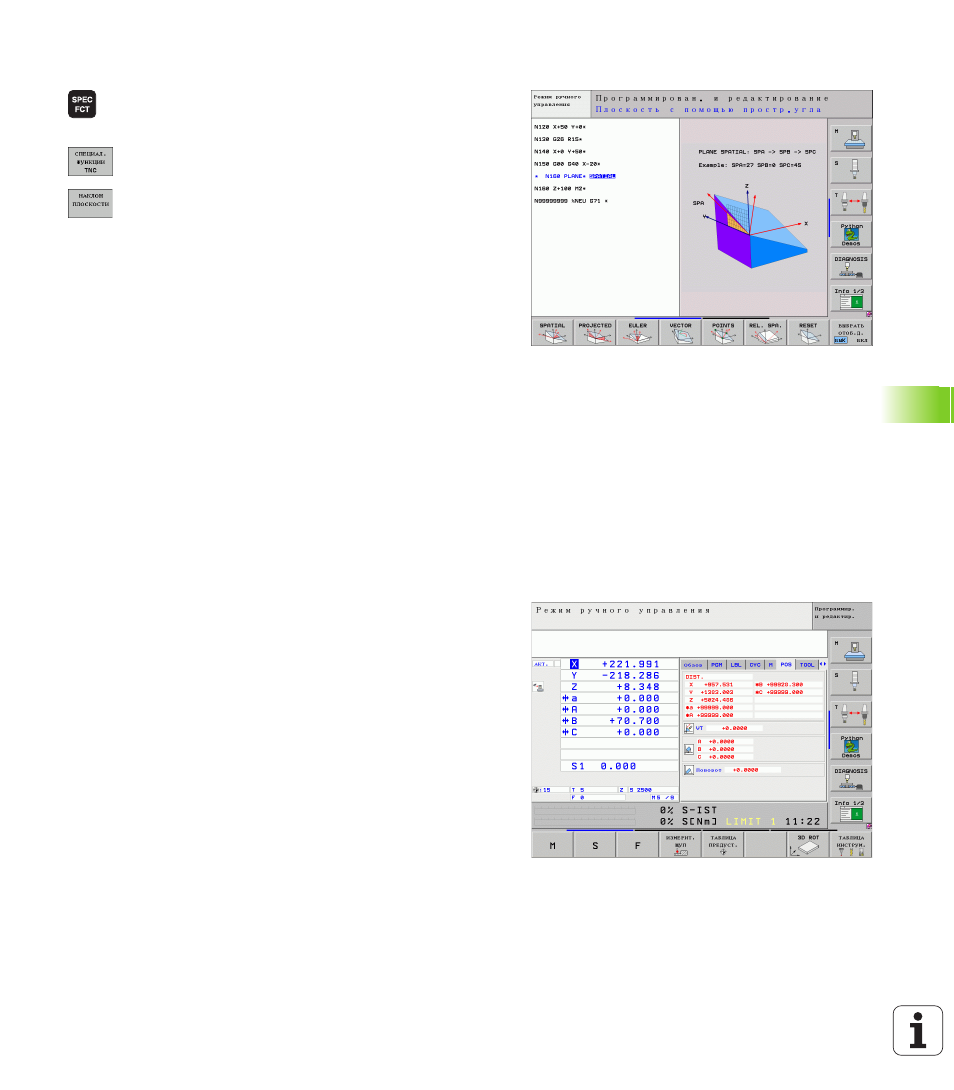

Опеределение функции PLANE
Указать линейку программируемых клавиш со
специальными функциями
Выбрать спецфункции TNC: softkey
СПЕЦИАЛЬНЫЕ TNC ФУНКЦИИ нажать
PLANE-функцию выбрать: softkey НАКЛОН
ПЛОСКОСТИ ОБРАБОКТИ нажать: TNC
показывает строку softkey с возможностями
определения
Выбор функции при активной мультипликации
Включить моделирование: softkey ВЫБРАТЬ
МУЛЬТИПЛИКАЦИЮ ВКЛ/ВЫКЛ переключить на ВКЛ
Запуск мультипликации для разных возможностей
определения: нажать одну из находящихся в распоряжении
программируемых клавиш, УЧПУ подсвечивает нажатую
клавишу другим цветом и запускает соответственную
мультипликацию
Для ввода активной в данный момент функции: клавишу ENT
нажать или нажать softkey активной функции еще раз: TNC
выполняет диалог и запрашивает требуемые параметры
Выбор функции при неактивной мультипликации
Выбрать желаемую функцию непосредственно с помощью
softkey: УЧПУ продолжает диалог и запрашивает требуемые
параметры
Индикация положения
Как только произвольная PLANE-функция является активной,
УЧПУ указует в дополнительной индикации положения
рассчитанный пространственный угол (смотри рисунок).
Приниципиально УЧПУ рассчитывает –независимо от
используемой функции PLANE– во внутренних расчетах всегда
обратно до пространственного угла.
