6.5 Движения по траектории –
полярные координаты
Обзор функций траектории с полярными
координатами
С помощью полярных координат определяете положение через
угол H и расстояние R к определенному раньше полюсу I, J
(смотри „Определение полюса и базовой оси угла”, страница 112).
Полярные координаты применяется преимущественно в случае:
позиций на дугах окружности
чертежей загатовок с данными угла,напр. при окружностях из
отверстий

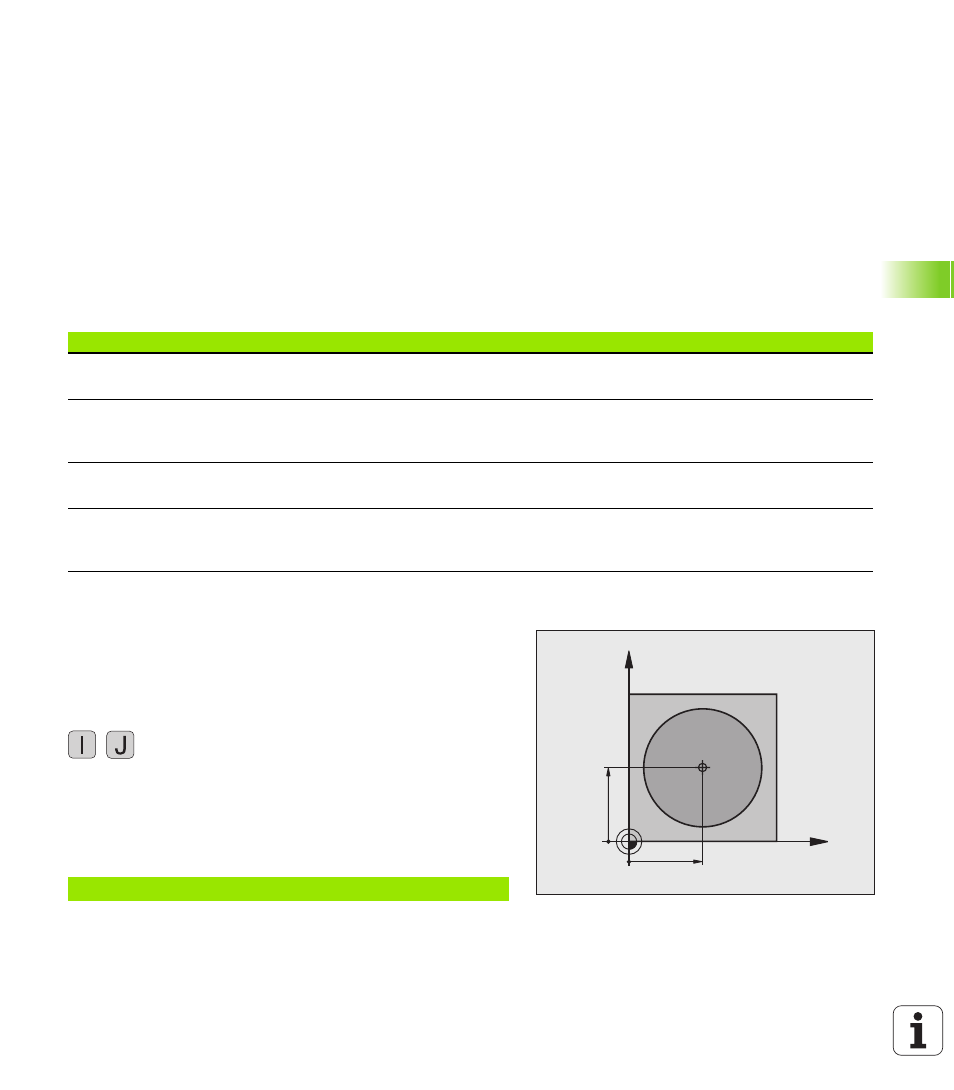

Начало полярных координат: полюс I, J
Полюс I, J можно назначить в любом месте в программе
обработки, до занесения позиций с помощью полярных
координат. При назначении полюса надо поступать как при
программировании центра окружности.
Программирование
Ввод прямоугольных координат для полюса или
для ввода последней программированной
позиции: G29 ввести. Установить полюс, до
программирования полярных координат.
Программировать полюс только с помощью
прямоугольных координат. Полюс так долго
действителен, пока не определите нового полюса.
ЧУ-кадры в качестве примера
Движение инструмента
Функция
Требуемые вводимые данные
Страница
Прямая с подачей
Прямая на ускоренном ходе
G10
G11
Полярный радиус, полярный угол
конечной точки прямой
Круговая траектория по часовой стрелке
Круговая траектория против часовой
стрелки:
G12
G13
Полярный угол конечной точки
окружности
Круговая траектория соответственно
активному направлению вращения
G15
Полярный угол конечной точки
окружности
Круговая траектория с тангенциальным
примыканием к предыдущему элементу
контура
G16
Полярный радиус, полярный угол
конечной точки окружности
X
Y
X=I
Y=J
N120 I+45 J+45 *
