Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) ISO programming
Страница 331
HEIDENHAIN iTNC 530
331
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы

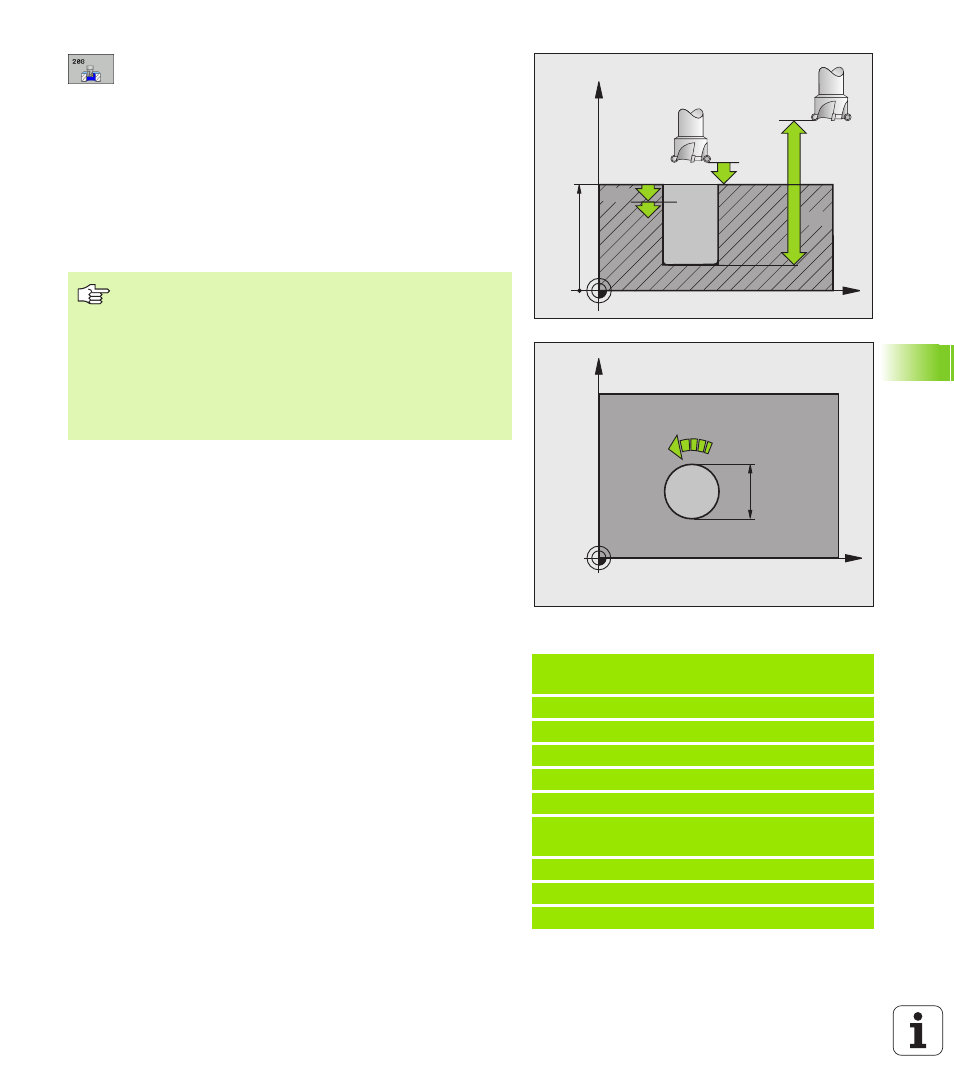

Безопасное расстояние Q200 (инкрементно):
расстояние нижняя грань инструмента –
поверхность заготовки
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно отверстия
Подача врезания Q206: скорость перемешения
инструмента при сверлении по винтовой линии в
мм/мин
Врезание на одну винтовую линию Q334
(инкрементно): размер, на который инструмент
врезается каждый раз по винтовой линии (=360I)
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Заданный диаметр Q335 (абсолютный): диаметр
отверстия. Если ввели внутренний диаметр
отверстия равным диаметру инструмента, то
УЧПУ сверлит без интерполяции винтовых линий,
непосредственно на заданную глубину.
Предсверленный диаметр Q342 (абсолютный):
как только в Q342 вводится значение больше 0,
тода TNC не контролирует больше соотношения
заданного значения диаметра и диаметра
инструмента. Таким образом можно фрезеровать
отверстия диаметром в два раза больше
диаметра инструмента
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
Пример: ЧУ-кадры
N120 G208 ФРЕЗЕРОВАНИЕ ПО ВИНТОВОЙ
ЛИНИИ ЧИСТОВОЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q334=1.5 ;ГЛУБИНА ВРЕЗАНИЯ
Q203=+100 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q335=25 ;ЗАДАННЫЙ ДИАМЕТР
Q342=0
;ПРЕДСВЕРЛ.ДИАМЕТР
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
Учесть, что инструмент повредит так себя как и
загатовку при очень большом врезании.
Для избежания очень большого подвода, введите в
таблицы инструментов в графе ANGLE максимальное
значение угла погружения инструмента смотри
„Данные инструмента”, страница 195. УЧПУ
рассчитывает тогда автоматически максимальное
допускаемое врезание и изменяет записанное
оператором значение.
