6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

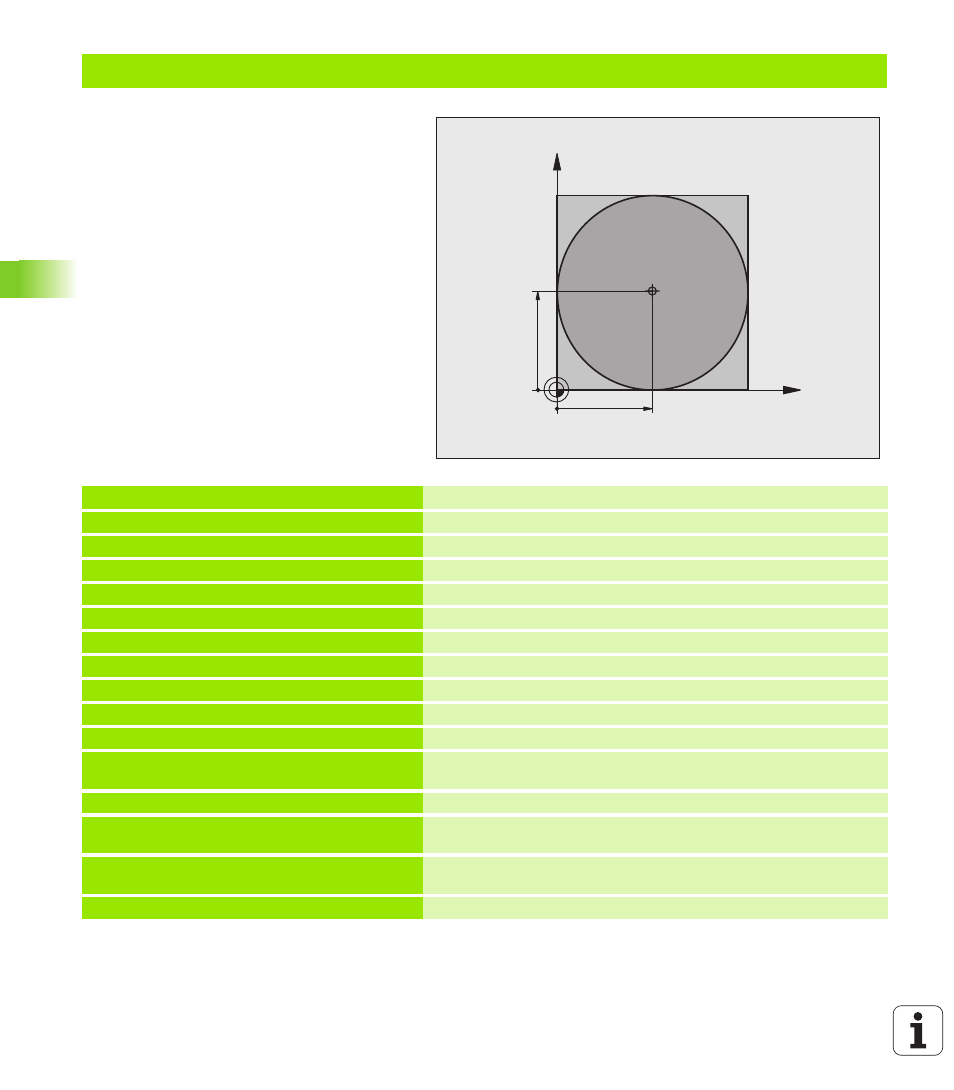

Пример: круг декартов
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+12,5 *
Определение инструмента
N40 T1 G17 S3150 *
Вызов инструмента
N50 G00 G40 G90 Z+250 *
Отвод инструмента от загатовки
N60 I+50 J+50 *
Определение центра окружности
N70 X-40 Y+50 *
Предпозиционирование инструмента
N80 G01 Z-5 F1000 M3 *
Перемещение на глубину обработки
N90 G41 X+0 Y+50 F300 *
Подвод к точке старта, коррекция радиуса G41
N100 G26 R5 F150 *
Тангенциальный подвод
N110 G02 X+0 *
Подвод к конечной точке окружности (=начальная точка
окружности)
N120 G27 R5 F500 *
Тангенциальный отвод
N130 G01 G40 X-40 Y-50 F1000 *
Свободное перемещение на плоскости обработки, сброс
коррекции радиуса
N140 G00 Z+250 M2 *
Свободное перемещение инструмента на оси инструментов,
конец программы
N99999999 %C-CC G71 *
X
Y
50
50
CC
