4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.4
Открытие
и
вв
о
д
программ
Программирование движений инструмента
Для программирования блока, выберите пожалуйста клавишу
функции DIN/ISO на клавиатуре. Можете использовать серые
клавиши функции траектори, для получения соответственного
кода G.

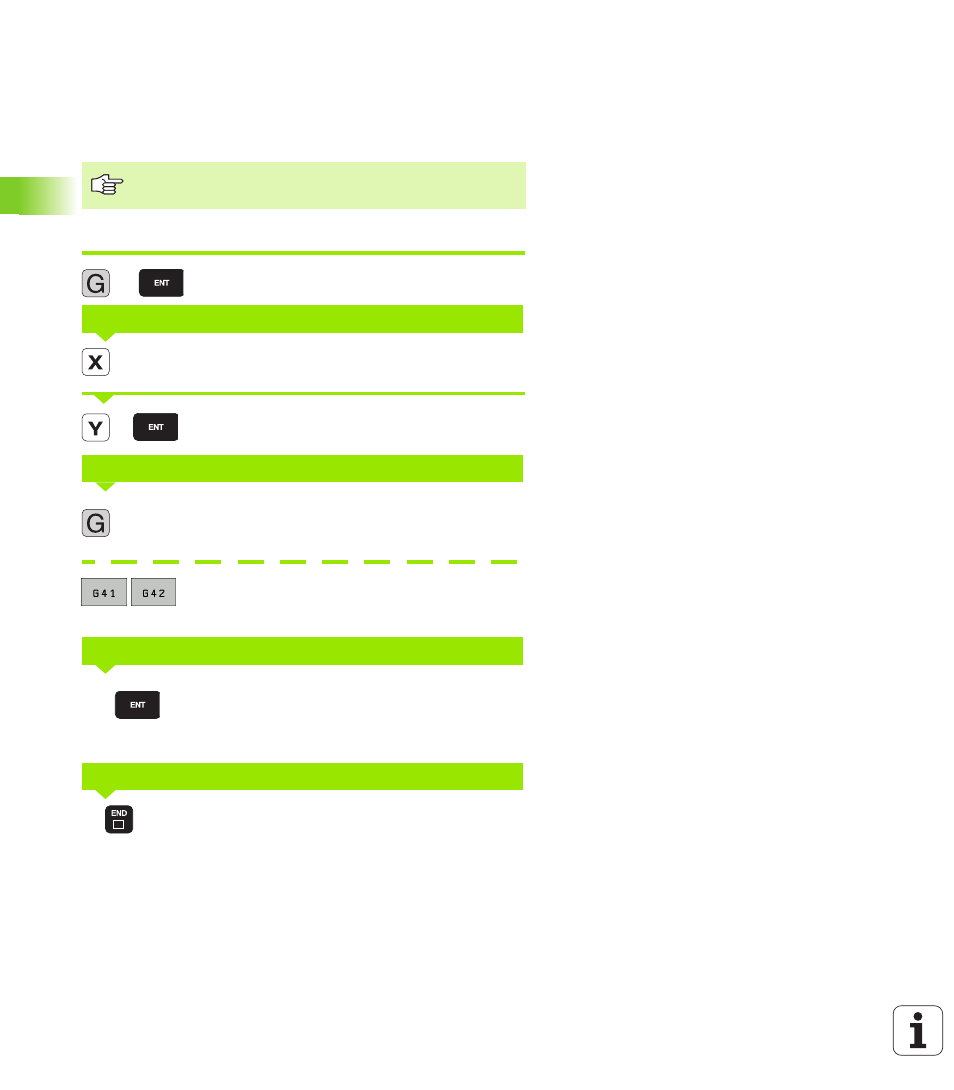

Пример записи позиционирования
Открыть запись
Ввести конечную координату для оси X
Ввести конечную координату для оси Y, с
помощью клавиши ENT к следующему вопросу
Перемещение без коррекции на радиус
инструмента: подтвердить клавишей ENT или
Перемещение с левой или с правой страны от
программированного контура: G41 или G42
выбрать с помощью softkey
Подача для этого перемещения по контуру
составляет 750 мм/мин, с помощью клавиши ENT
потвердить
Ввести желаемую дополнительную функцию (нпр.
M3 шпиндель включить), с помощью клавиши END
заключить блок и записать в памяти
Обратите внимание, что запись осуществляется с
большой буквы.
КООРДИНАТЫ?
ТРАЕКТОРИЯ ЦЕНТРА ФРЕЗЫ
ПОДАЧА? F=
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M?
1
10
5
40
750
3
