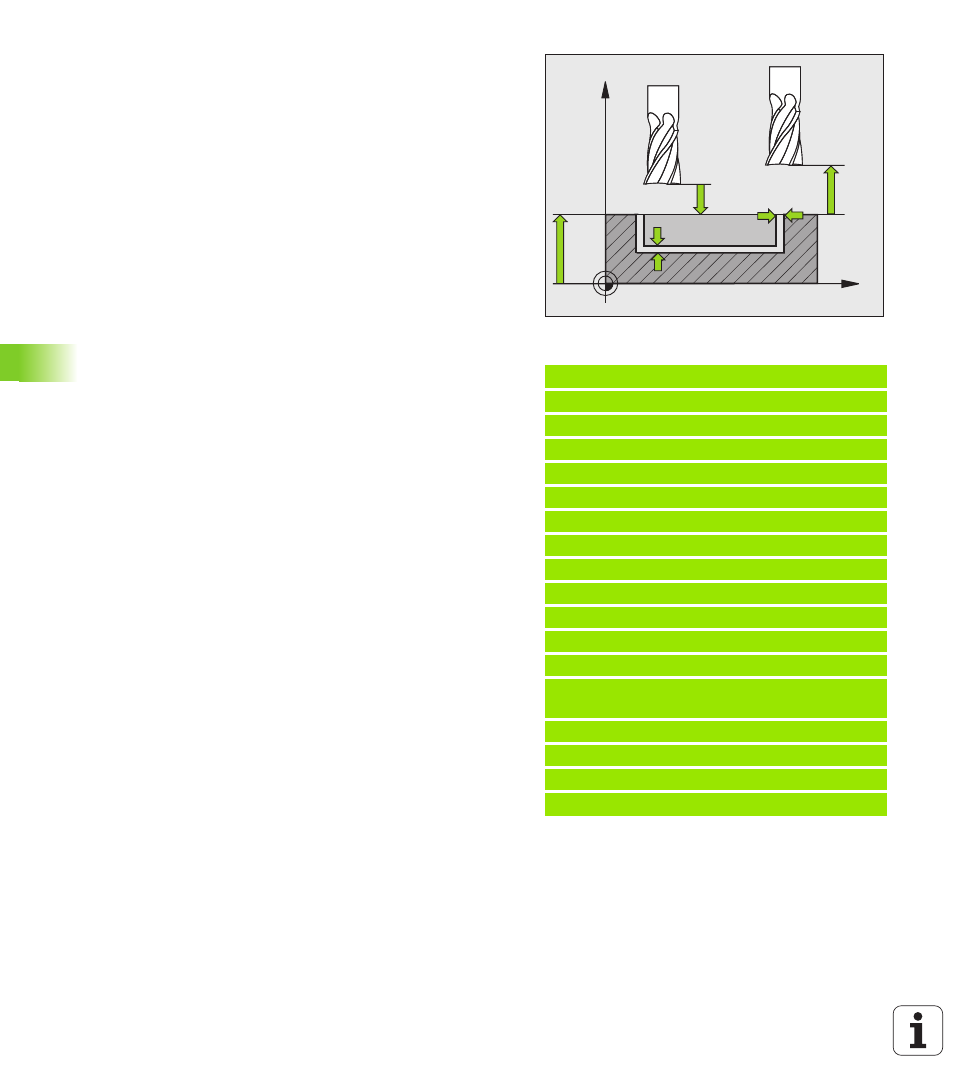

 Безопасное расстояние Q200 (инкрементно):
расстояние между лобовой стороной инструмента
и поверхностью заготовки
 Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки
 2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
 Коэффицент перекрытия траектории Q370:
Q370 x радиус инструмента даёт врезание со
стороны k.
 Стратегия погружения Q366: вид стратегии
врезания:
„ 0 = перпендикулярное врезание. Независимо от
дефинированного в таблицы инструментов угла
погружения кромки ANGLE УЧПУ погружает
инструмент перпендикулярно в материал
„ 1 = погружение по винтовой линии. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен
неравный 0. В другом случае УЧПУ выдает
сообщение об ошибках
 Подача чист.обработки Q385: скорость
перемещения инструмента при чистовой
обработке боков и дна в мм/мин
Пример: ЧУ-кадры
N10 G252 КРУГЛЫЙ КАРМАН
Q215=0 ;ОБЪЕМ ОБРАБОТКИ
Q223=60 ;ДИАМЕТР ОКРУЖНОСТИ
Q368=0.2 ;ПРИПУСК СО СТОРОНЫ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1 ;ПРИПУСК ГЛУБИНА
Q206=150 ;ПОДАЧА ВХОДА НА ГЛУБ.
Q338=5
;ВРЕЗАНИЕ ЧИСТ.ОБРАБ.
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q366=1 ;ВРЕЗАНИЕ
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
N20 G79:G01 X+50 Y+50 Z+0 F15000 M3
X
Z
Q200
Q20
Q20
Q36
Q36
