Режим работы "Станок"
3.3 Параметры станка
Выбор шпинделя заготовки (зависит от конкретного станка)
Если ваш станок оснащен противошпинделем, то в форме TSF
будет отображен параметр WP. С помощью параметра WP можно
выбрать, с помощью какого шпинделя заготовки будет
выполняться обработка в режиме задания параметров (обучения)
и в режиме MDI.
Выберите шпиндель заготовки для обработки с помощью WP:
Главный привод
Противошпиндель для обработки задней поверхности
Настройка параметра WP сохраняется в режиме обучения и MDI-
циклах и отображается в соответствующей форме цикла.
Если с помощью параметра WP для обработки задней
поверхности был выбран противошпиндель, цикл отрабатывается
в зеркальном отображении (в противоположном направлении оси
Z). Используйте инструмент с соответствующей ориентацией.
Индикация параметров станка
В TSF-меню настройка параметра WP меняется, если:
отрабатывается цикл с другой настройкой
параметра WP
выбирается программа в отработке программы

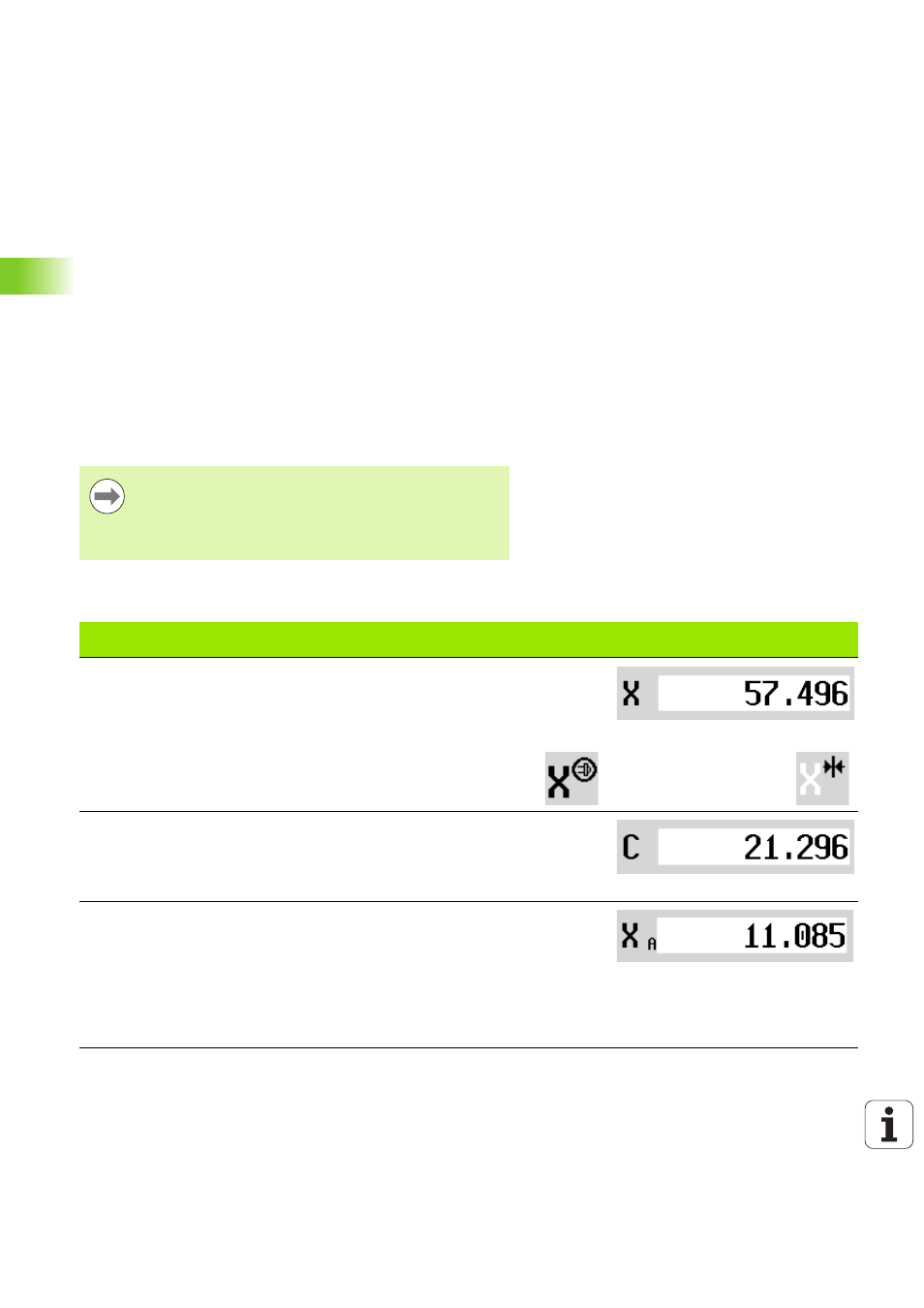

Элементы индикации параметров
станка
Индикация положения X, Y, Z, W: расстояние от вершины инструмента до
нулевой точки заготовки
Буква оси: черный = разблокировка оси разрешена; белый = нет разрешения
на разблокировку оси
Маховичок активирован
Зажим активирован
Индикация положения C: позиция оси С
пустое поле: ось C не активна
Буква оси: черный = разблокировка оси разрешена; белый = нет разрешения
на разблокировку оси
Настройки отображения индикатора положения: задаются с помощью
параметра пользователя MP_axesDisplayMode. Настройка отображается в
виде буквы возле окна позиции.
A: текущее значение (настройка: REFIST)
N: заданное значение (настройка: REFSOLL)
L: ошибка рассогласования (настройка: SCHPF)
D: остаточный путь (настройка: RESTW)
