HEIDENHAIN CNC PILOT 640
273
4.5 Циклы прорезки

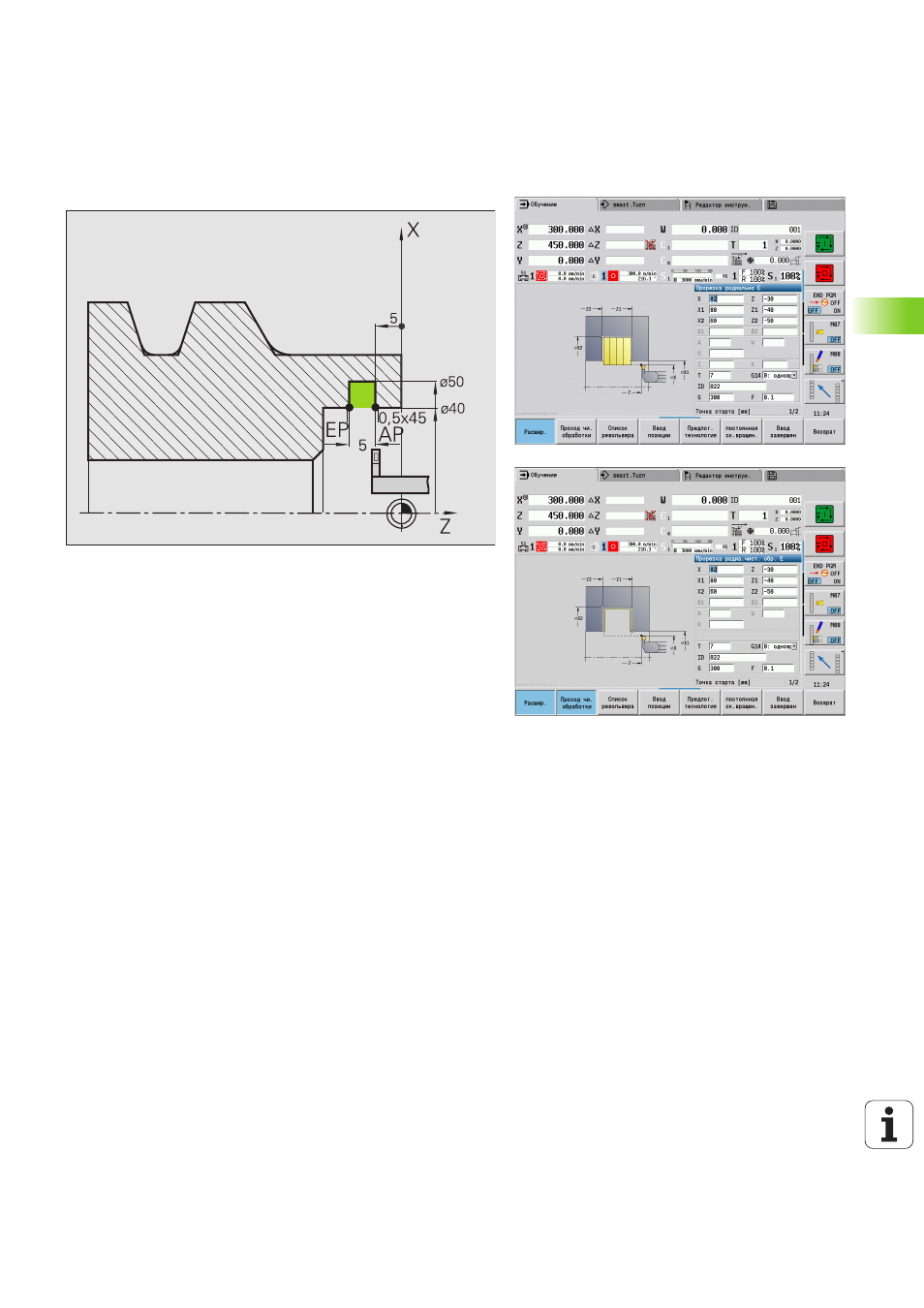

Врезание внутри
Обработка производится при помощи функции Врезание
радиальное в расширенном режиме
с учетом припусков. В
следующем проходе производится чистовая обработка этого
отрезка контура продольным врезанием в расширенном режиме.
Поскольку ширина прореза P не введена, CNC PILOT производит
прорезку на ширину 80% режущей кромки инструмента.
"Расширенный режим" производит фаски в начале контура/в
конце контура.
Соблюдайте параметры начальной точки контура X1, Z1 и
конечной точки контура Х2, Z2
. Они являются решающими для
направления резания и подвода – здесь внутренняя обработка и
подвод "в направлении - Z".
Данные инструмента
Токарный инструмент (для внутренней обработки)
TO = 7 – Ориентация инструмента
SB = 2 – ширина лезвия (2 мм)
