HEIDENHAIN CNC PILOT 640
185

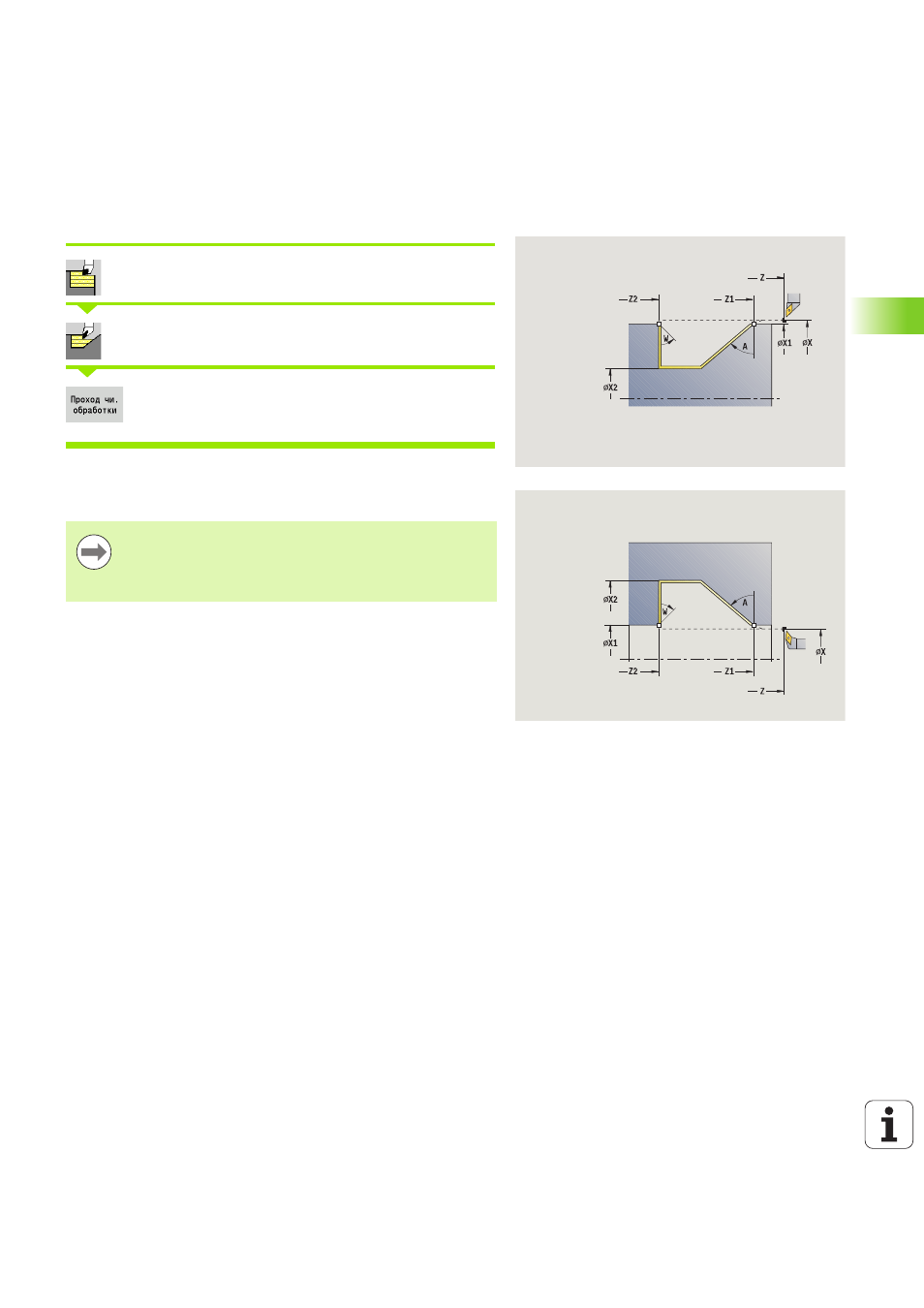

4.4 Циклы обработки резанием
Снятие стружки, врезание, продольная чистовая
обработка
Выбрать «циклы резания продольно/поперечно»
Выберите
Продольное врезание
Активируйте клавишу Softkey Проход чистовой
обработки
Цикл производит чистовую обработку отрезка контура с
начальной точки контура
до конечной точки контура. Инструмент
возвращается в конце цикла к точке старта.
Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
A
Угол врезания (диапазон: 0° <= A < 90°; по умолчанию: 0°)
W
конечный угол - наклон в конце контура –
(диапазон: 0° <= W < 90°)
G47
Безопасное расстояние (смотри страница 142)
G14
Точка смены инструмента (смотри страница 142)
T
Номер места револьверной головки
ID
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
