HEIDENHAIN CNC PILOT 640
351
4.8 Циклы фрезерования

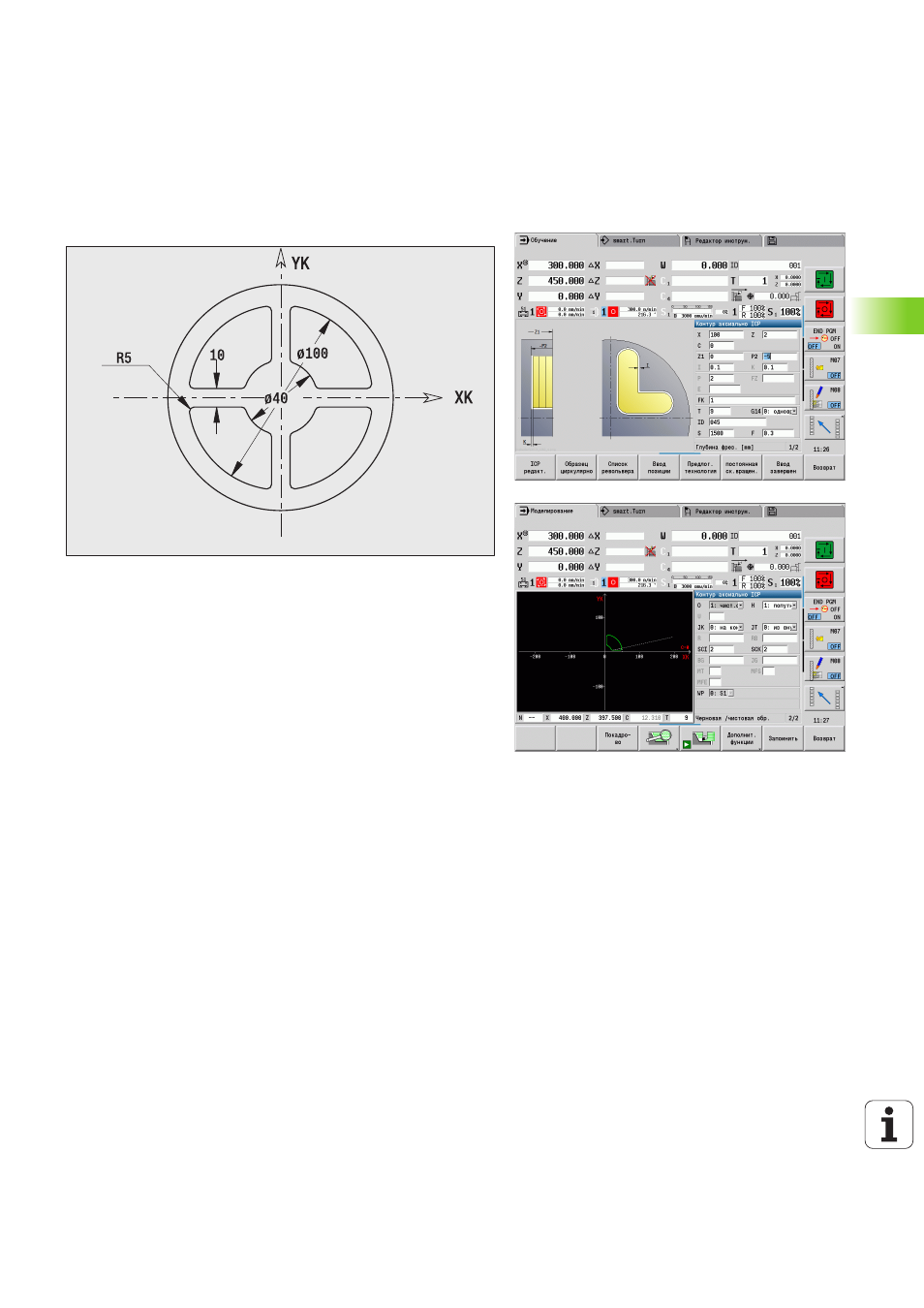

Пример цикла фрезерования
Фрезерование на торцевой поверхности
В данном примере фрезеруется карман. Полная обработка
торцевой поверхности, включая задание контура, описывается в
примере фрезерования "9.8 ICP-пример фрезерования".
Обработка производится при помощи цикла ICP фигура
аксиально
. При определении контура сначала изготовляется
основной контур – в конце скругления перекрываются.
Данные инструмента (фреза)
TO = 8 – Ориентация инструмента
I = 8 – диаметр фрезы
K = 4 – количество зубов
TF = 0,025 – подача на один зуб
