ICP-программирование
5.5 Изменение ICP-контуров
Трансформации – зеркальное отображение

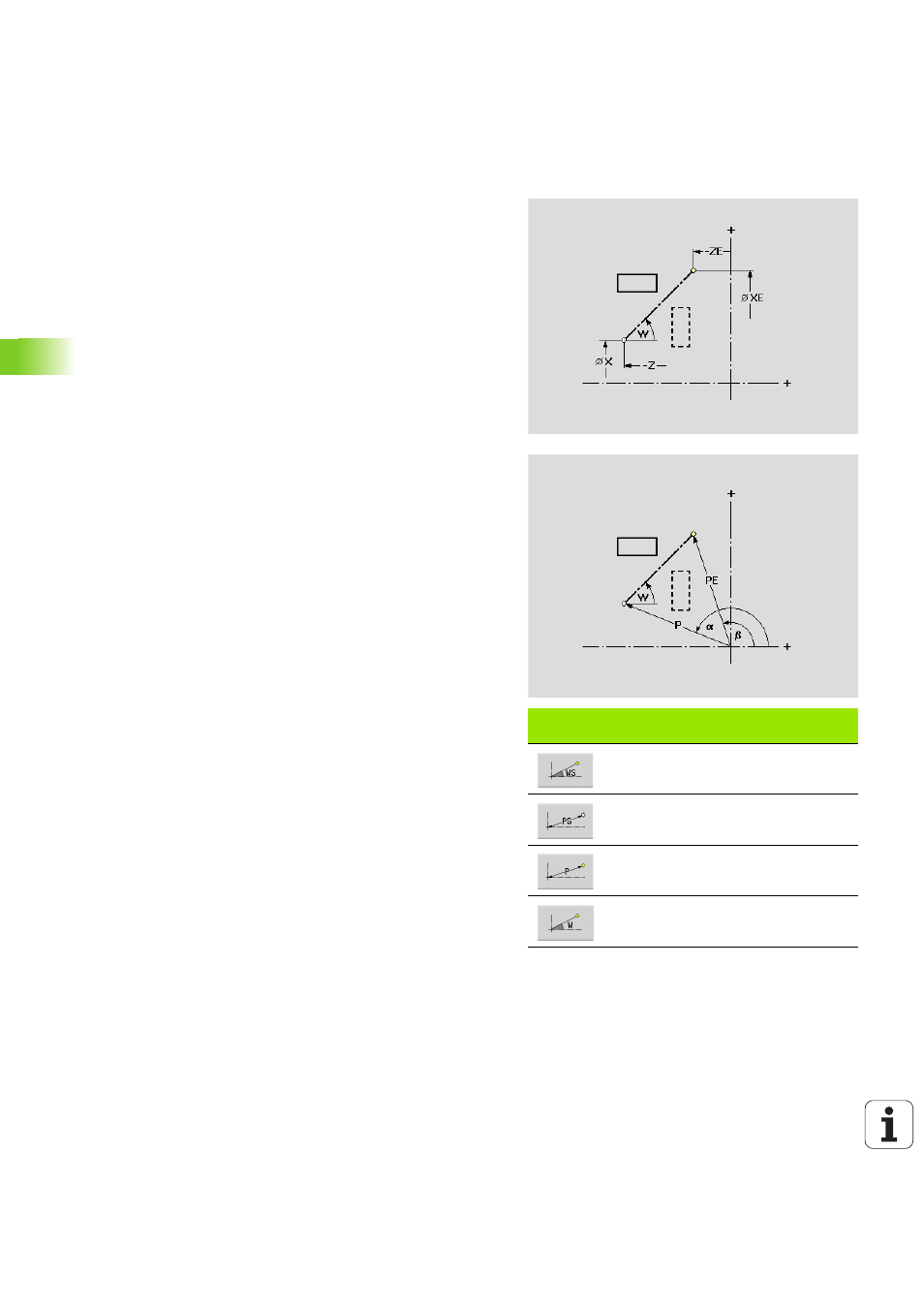

Эта функция отображает контур симметрично. Положение оси
симметрии определяется через стартовую и конечную точки или
через стартовую точку и угол.
Клавиши Softkey для размеров в полярных
координатах
Размеры стартовой точки в
полярных координатах: угол
Размеры стартовой точки в
полярных координатах: радиус
Размеры конечной точки в
полярных координатах: угол
Размеры конечной точки в
полярных координатах: радиус
Параметр
XS Стартовая точка в декартовых координатах
ZS
Стартовая точка в декартовых координатах
X
Конечная точка в декартовых координатах
Z
Конечная точка в декартовых координатах
A
Угол поворота
WS Стартовая точка в полярных координатах
PS Стартовая точка в полярных координатах
W
Конечная точка в полярных координатах
P
Конечная точка в полярных координатах
H
Оригинально (только для контуров оси C):
1: Копирование: оригинальный контур сохраняется
0: Удаление: оригинальный контур удаляется
ID
Название контура (только для контуров оси C)
