HEIDENHAIN CNC PILOT 640 527
7.3 Данные инструмента
Резьбовой инструмент
Выберите новый инструмент
Выберите резьбовой инструмент

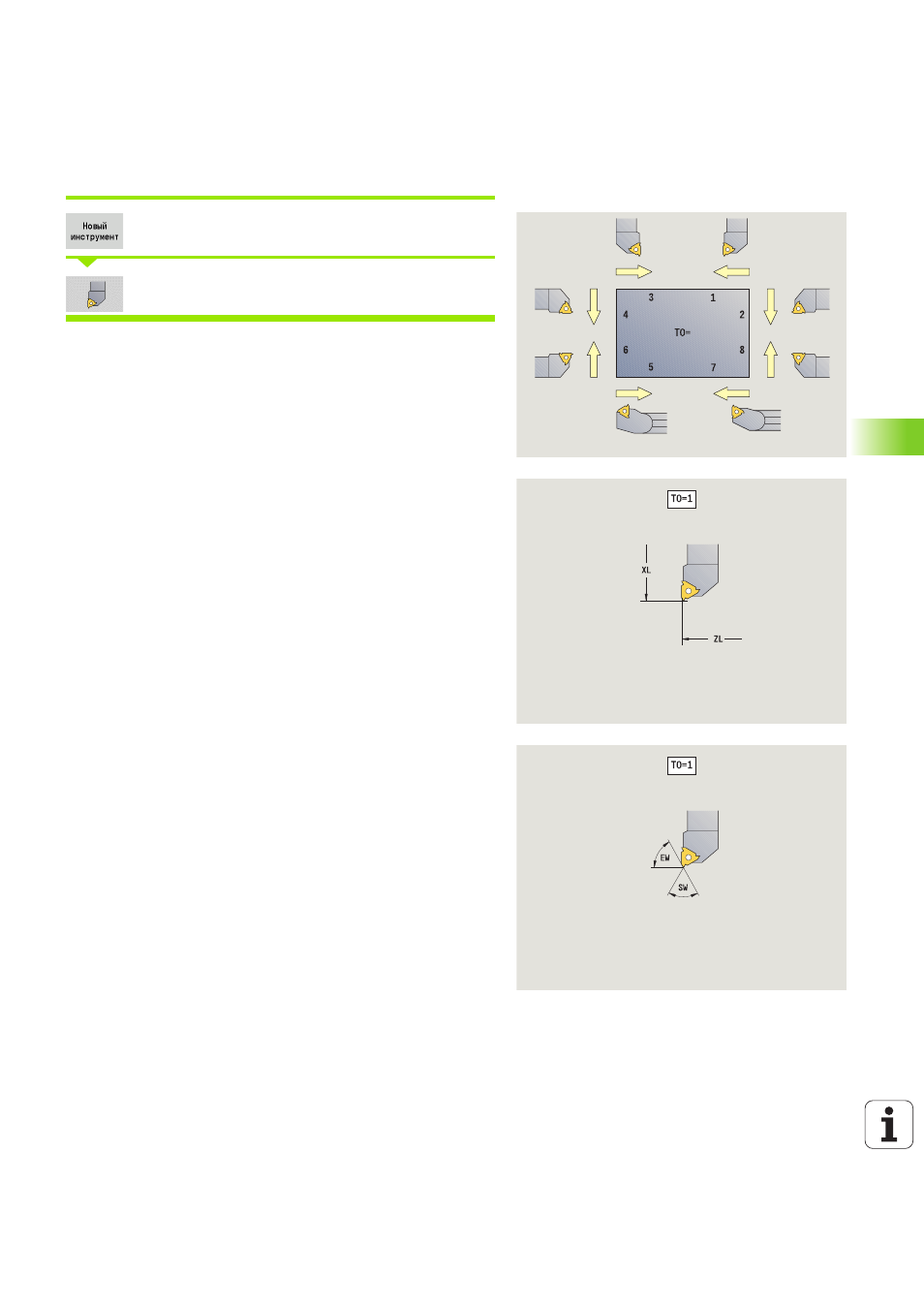

На вспомогательных рисунках поясняется назначение размеров
инструмента.
Специальные параметры резьбового инструмента
RS Радиус лезвия
SB Ширина лезвия
EW Установочный угол (диапазон: 0° <= EW <= 180°)
SW Угол при вершине (диапазон: 0° <= SW <= 180°)
DN
Ширина инструмента
SD Диаметр стержня
ET Максимальная глубина погружения
NL Полезная длина
другие параметры инструмента: см. Страница 522
