412
ICP-программирование
5.8 Элементы конту
ра, контур точения

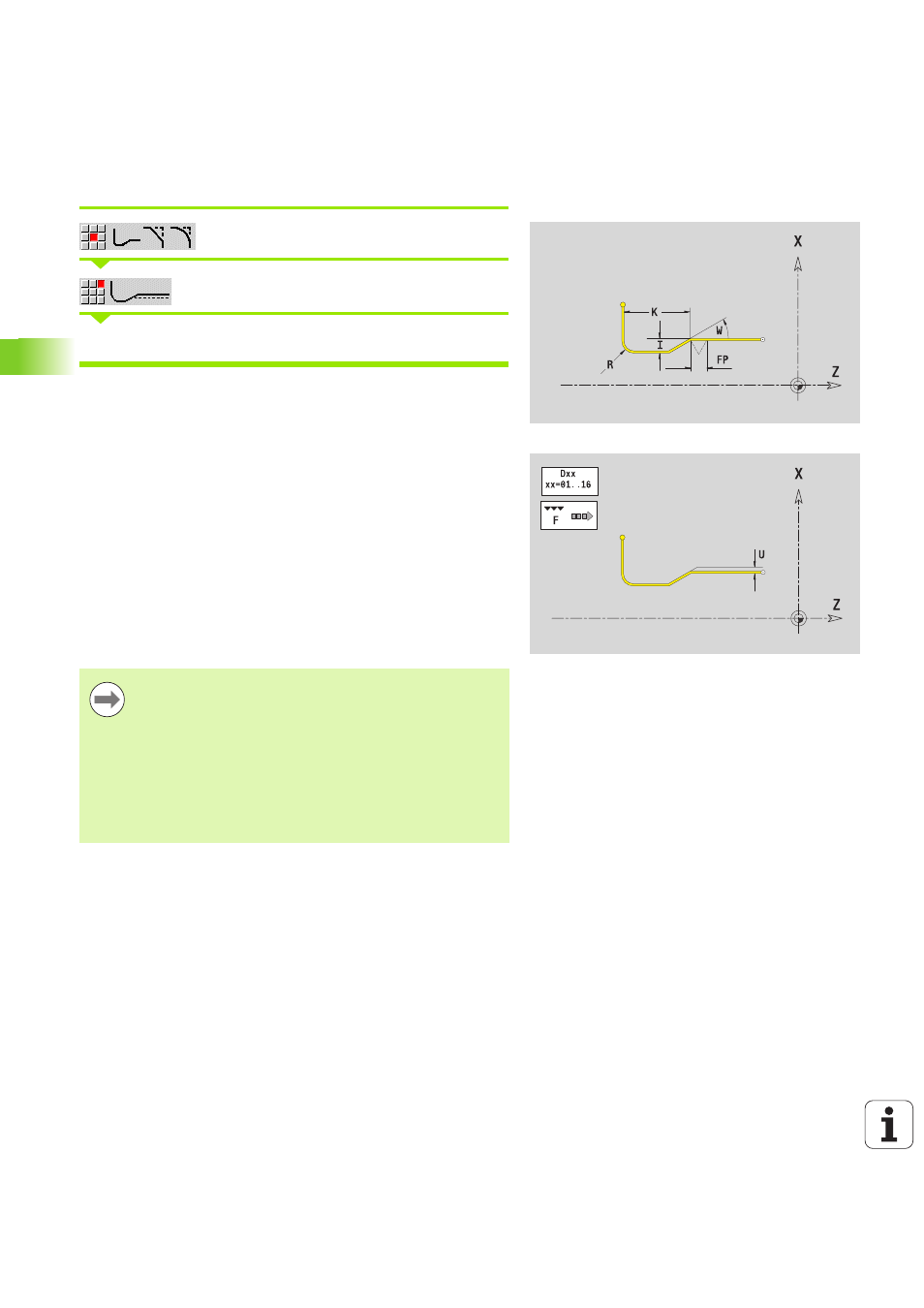

Выточка резьбы DIN 76
Выберите элементы формы
Выберите выточку DIN 76
Введите параметры выточки
ICP генерирует в smart.Turn G25.
Незаданные параметры CNC PILOT определяет на основании
таблицы норм (см. “DIN 76 – параметры выточки” на
"Шаг резьбы FP" на основании диаметра.
Параметры I, K, W, и R на основании "Шага резьбы FP".
Параметр
FP
Шаг резьбы (по умолчанию: из таблицы норм)
I
Глубина выточки (размер радиуса) (по умолчанию: из
таблицы норм)
K
Длина выточки (по умолчанию: таблица норм)
R
Радиус выточки (по умолчанию: таблица норм)
W
Угол выточки (по умолчанию: таблица норм)
U, F, D, FP: см. атрибуты обработкиСтраница 381
Для внутренней резьбы Шаг резьбы FP должен быть
предварительно задан, поскольку диаметр
продольного элемента не является диаметром
резьбы. Если установление шага резьбы
используется CNC PILOT, то следует рассчитывать с
небольшими отклонениями.
Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X.
