HEIDENHAIN CNC PILOT 640
473

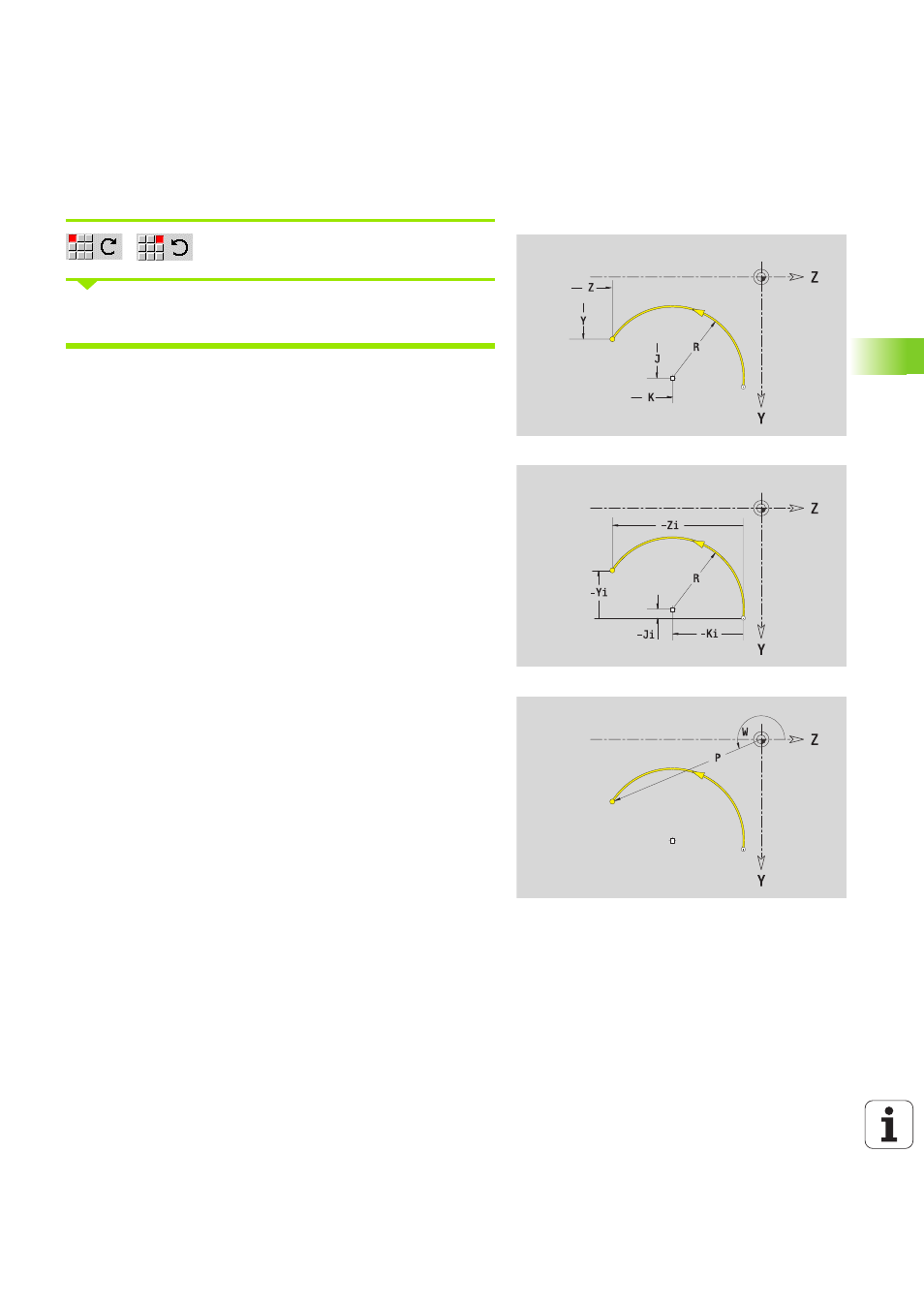

5.15 Контуры плоскости YZ
Дуга YZ-плоскости
Выберите направление вращения дуги
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует в smart.Turn G182 или G183.
Параметр
Y, Z
Целевая точка (конечная точка дуги)
Yi, Zi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
P
Целевая точка, полярная (радиус)
Pi
Целевая точка, полярная, инкрементальная
(расстояние стартовая точка – целевая точка)
W
Целевая точка, полярная – угол
Wi
Целевая точка, полярная, инкрементальная – угол
(относительно стартовой точки)
J, K
Центр дуги
Ji, Ki
Центр дуги, инкрементальный (расстояние стартовая
точка – центр по X, Z)
PM
Центр дуги, полярные координаты
PMi
Центр дуги, полярный, инкрементальный (расстояние
стартовая точка – центр)
WM
Центр дуги, полярный – угол
WMi
Центр дуги, полярный, инкрементальный – угол
(относительно стартовой точки)
R
Радиус
ANs
Угол касательной в стартовой точке
ANe
Угол касательной в целевой точке
ANp
Угол к предыдущему элементу
ANn
Угол к следующему элементу
F: см. Атрибуты обработки Страница 381
